地下室框架结构结构施工图cad墙柱平面定位图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 地下室功能:车库
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该项目为四川某住宅楼,地下一层,共7栋,建筑设计结构形式为框架结构,其中一、二栋采用平板式筏形基础,三、四栋采用墙下条形基础、五、六、七栋及纯地下室部分采用柱下独立基础加防水底板,6度设防。
该资料包含:结构设计总说明、基础 平面布置图 、基础平面配筋图、墙柱平面定位图、坡道结构大样等共9张图纸。

地下室基础平面布置图

地下室基础平面配筋图

地下室顶层板平面配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

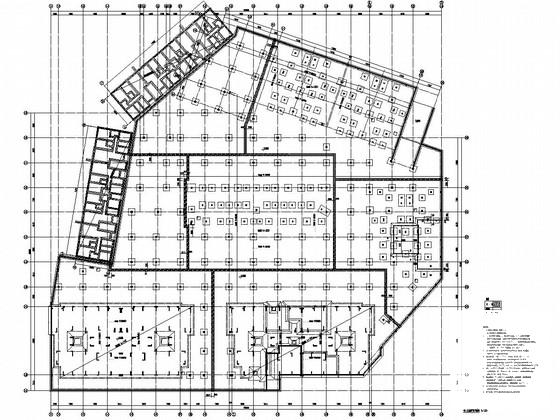

  • 框架结构地下室 - 1
    框架结构地下室 - 1

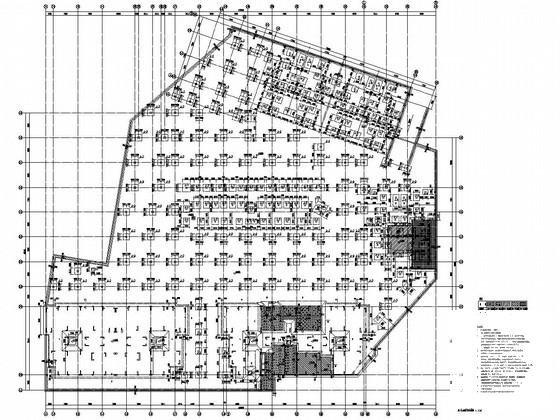

  • 框架结构地下室 - 2
    框架结构地下室 - 2

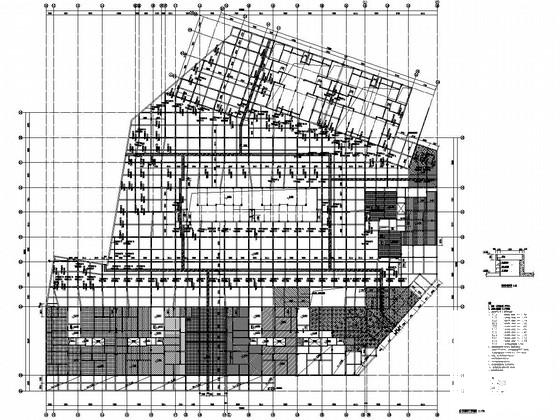

  • 框架结构地下室 - 3
    框架结构地下室 - 3

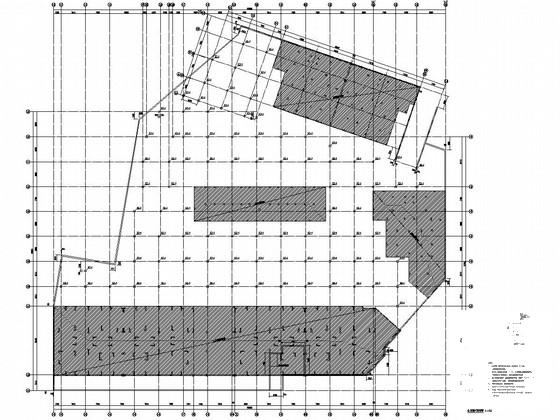

  • 框架结构地下室 - 4
    框架结构地下室 - 4
以上是部分截图,请下载附件后查看完整高清内容
