32层剪力墙结构住宅楼结构施工大样图cad墙柱大样表

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:45张
  • 设计年代:近代

附件详情

该项目是安徽高层住宅楼项目,地上32层,地下1层 ,采用一般剪力墙结构,基础顶~14.470标高为剪力墙底部加强部位,采用先张法预应力混凝土管桩基础,基础设计等级为甲级,抗震设防烈度为7度。

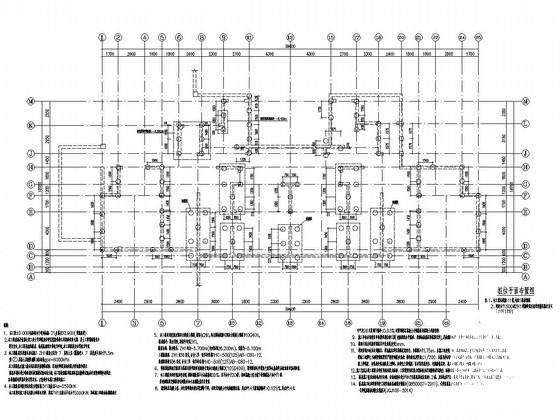

该资料包含:混凝土结构设计总说明,桩位平面布置图,承台,底板 平面布置图 ,墙柱大样表,墙柱平面图,各层结构平面图,梁配筋平面图,大样图,楼梯图等共计45张图。
分享投稿时间:近几年6月。

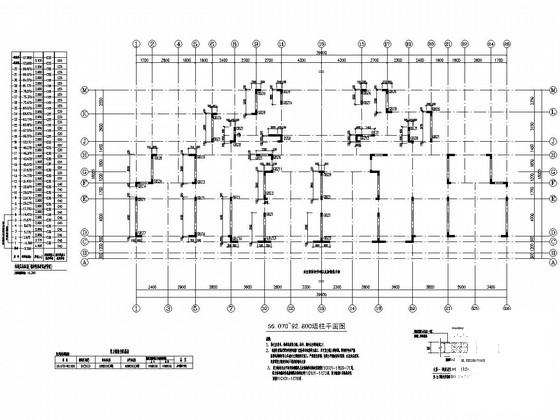

55.070~92.800墙柱平面图

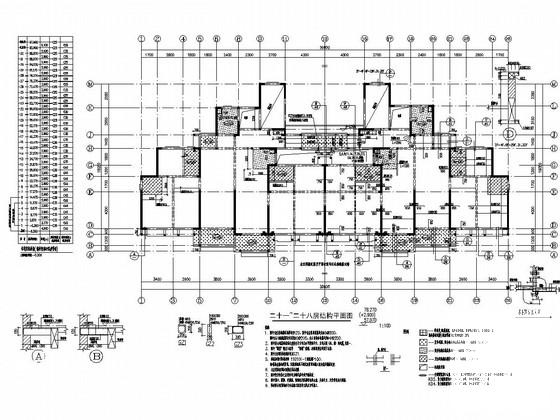

二十一~二十八层结构平面图

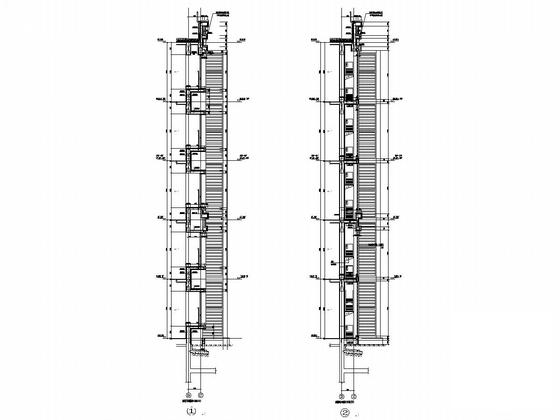

墙身大样图

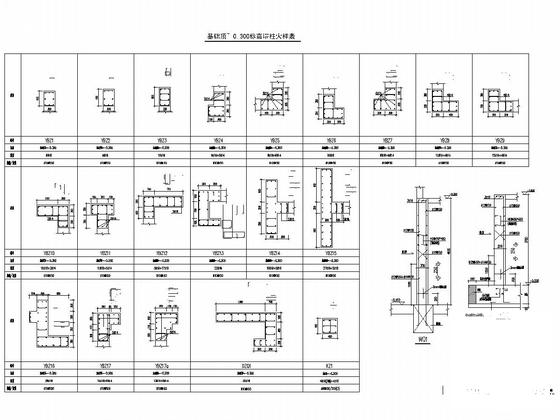

基础顶~-0.300标高墙柱大样表

非机动车坡道

二十六~三十层梁配筋平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅楼大样图 - 1
    剪力墙结构住宅楼大样图 - 1
  • 剪力墙结构住宅楼大样图 - 2
    剪力墙结构住宅楼大样图 - 2
  • 剪力墙结构住宅楼大样图 - 3
    剪力墙结构住宅楼大样图 - 3
  • 剪力墙结构住宅楼大样图 - 4
    剪力墙结构住宅楼大样图 - 4
  • 剪力墙结构住宅楼大样图 - 5
    剪力墙结构住宅楼大样图 - 5
  • 剪力墙结构住宅楼大样图 - 6
    剪力墙结构住宅楼大样图 - 6
  • 剪力墙结构住宅楼大样图 - 7
    剪力墙结构住宅楼大样图 - 7
以上是部分截图,请下载附件后查看完整高清内容
