3层框架结构城市主人幼儿园结构施工CAD大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目为山东某“城市主人”项目幼儿园,该项目地上三层,建筑高度14.290米。建筑设计结构形式:主体结构采用框架结构;现浇楼屋面板;基础采用柱下独立基础。场地地震基本烈度为6度,抗震设防烈度按7度考虑,地基基础设计等级为丙级。

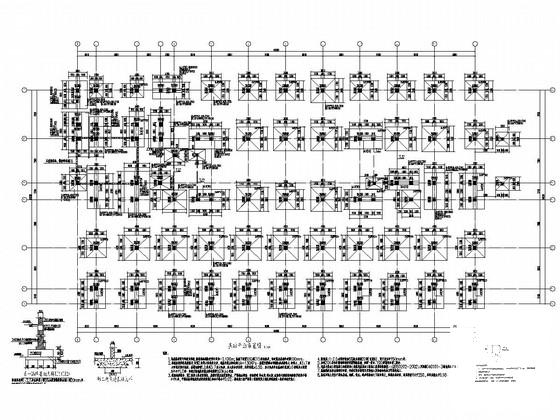

该资料包含: 结构设计说明 ,基础 平面布置图 ,暖气沟平面图,梁板柱结构图,楼梯图,大样图等共计15张图。
分享投稿时间:近几年4月。

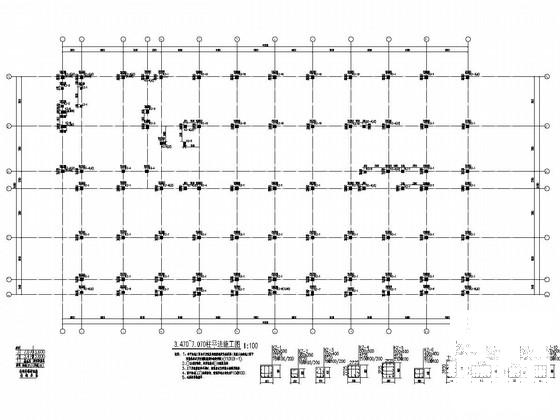

3.470~7.070柱平法施工图

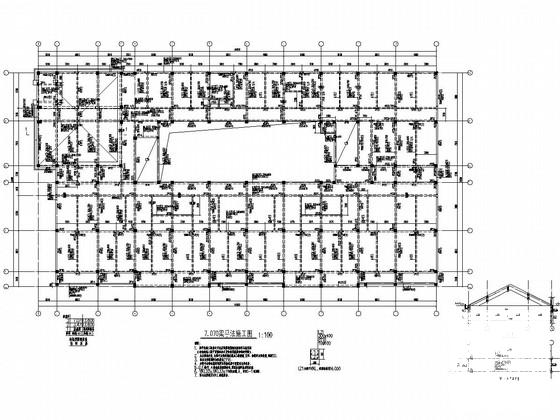

7.070梁平法施工图

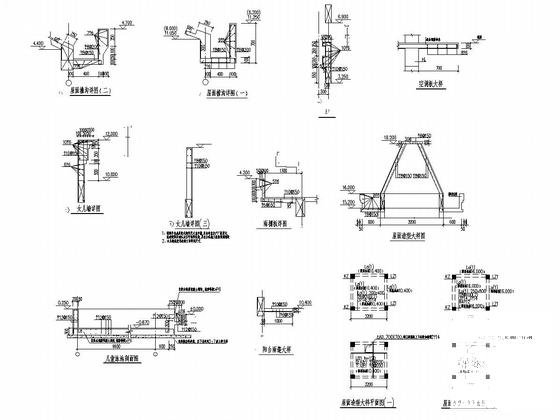

大样图

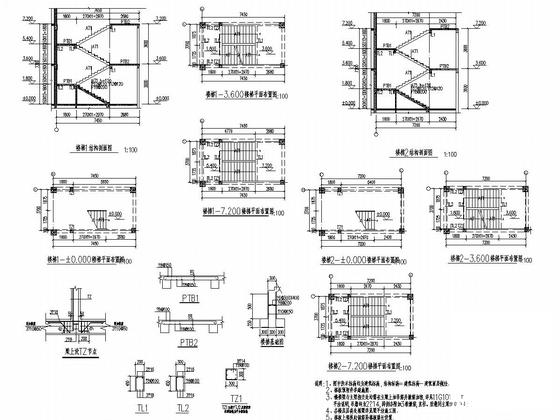

楼梯图

7.070楼面平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构幼儿园 - 1
    框架结构幼儿园 - 1
  • 框架结构幼儿园 - 2
    框架结构幼儿园 - 2
  • 框架结构幼儿园 - 3
    框架结构幼儿园 - 3
  • 框架结构幼儿园 - 4
    框架结构幼儿园 - 4
  • 框架结构幼儿园 - 5
    框架结构幼儿园 - 5
  • 框架结构幼儿园 - 6
    框架结构幼儿园 - 6
以上是部分截图,请下载附件后查看完整高清内容
