7851平米16层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该附件为黑龙江某小区的住宅楼,地上16层,地下一层,建筑面积为7851平方米,高度为53米,建筑设计结构形式为剪力墙结构,基础为钢筋混凝土钻孔压灌超流态混凝土桩,6度设防。
该资料包含:桩位平面布置图、承台平面布置配筋图、墙平面布置图、边缘构件配筋表、墙 平面布置图 楼梯详图 节点详图 等共23张图纸。

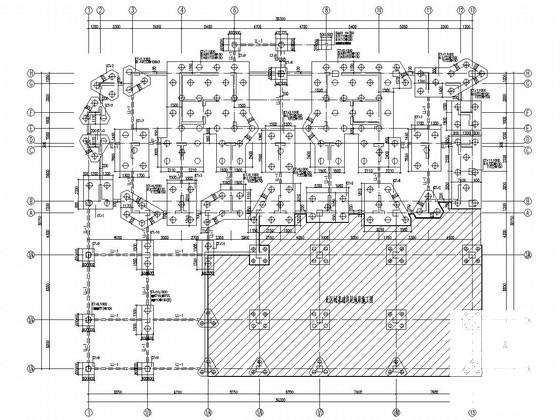

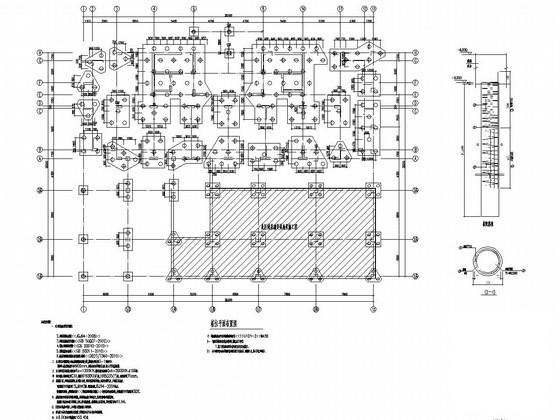

承台平面布置配筋图

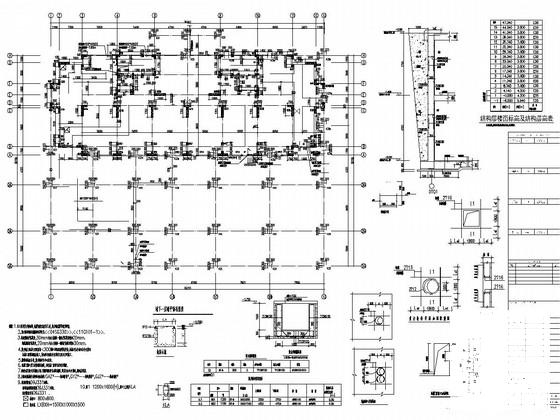

地下一层墙平面布置图

三~十三层顶板配筋图

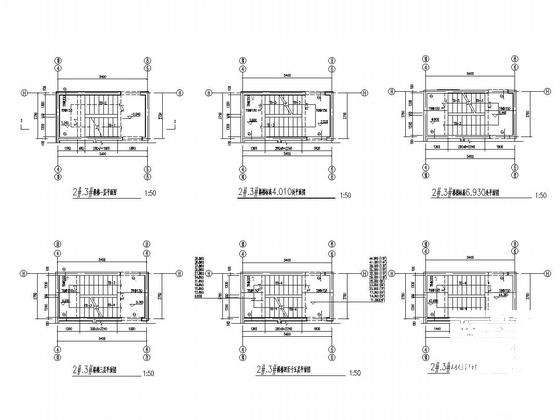

楼梯详图

一层顶梁平面布置图及配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 7851平米16层剪力墙结构住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 7851平米16层剪力墙结构住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 7851平米16层剪力墙结构住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 7851平米16层剪力墙结构住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 7851平米16层剪力墙结构住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 7851平米16层剪力墙结构住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
