6层框架结构广电服务中心办公楼结构施工CAD大样图

附件详情

该项目是新疆某广电服务中心综合办公楼项目，6层框架结构，建筑占地面积2200平方米，建筑总面积8520.4平方米（含外保温面积），一层为业务服务大厅，二、三层为办公用房，四~六层为广电技术用房。其中屋顶局部带电梯机房及楼梯间、消防水箱房。抗震设防烈度为8度，基础采用人工地基，基础设计等级为丙级。院内包括设备用房，设备用房为砖混结构，一层。

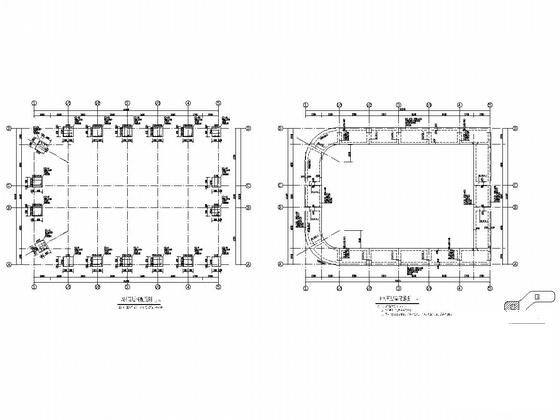

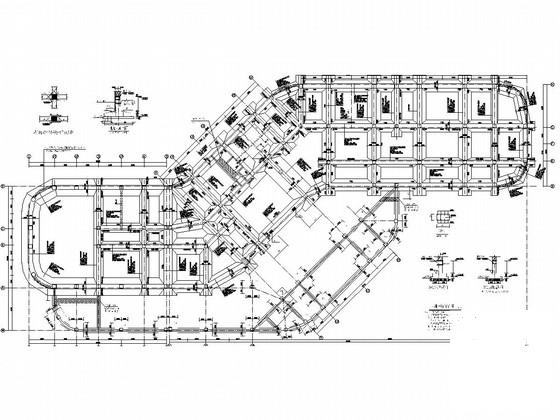

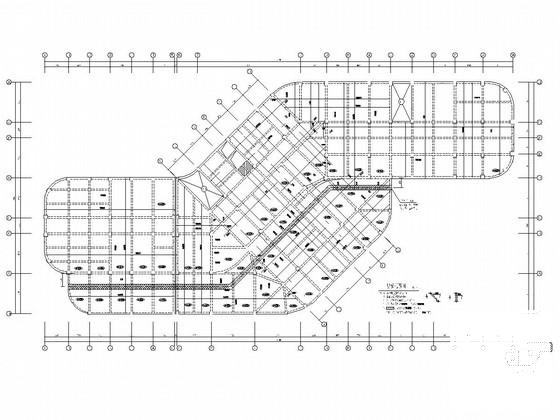

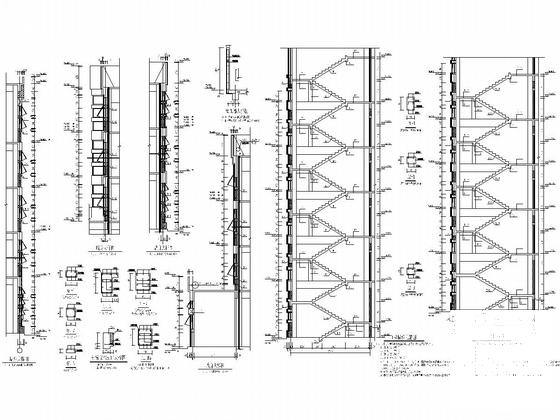

结构专业该资料包含： 结构设计说明 ，基础图，基础详图 ，梁板柱配筋图，楼梯图，大样图等共计31张图。

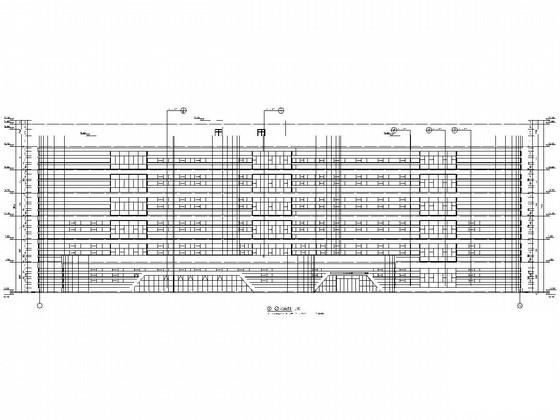

建筑专业该资料包含：建筑设计说明，设备用房说明，节能专篇，立面图，平面图，剖面图，大样图，楼梯图，外墙详图等共计20张图。
总计51张图，分享投稿时间：近几年1月。
