4层框架结构医药物流工程办公楼结构CAD施工大样图

  • 建筑类别:办公,医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是浙江某医药物流工程项目,主体地上四层,框架结构,地下一层,抗震设防烈度小于6度,基础采用独立基础,基础设计等级为丙级,(地下一层),平时功能为地下车库,战时功能 二等人员掩蔽部,人防区建筑面积1975.74平方米,为一个防护单元,掩蔽人数1410人。

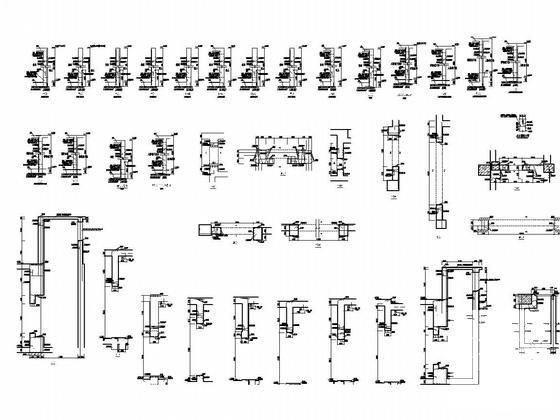

该资料包含: 结构设计说明 ,人防地下室 结构设计说明 ,基础 平面布置图 ,地下室墙及孔洞平面图,人防墙及门框墙大样图,板面柱平面图,板板配筋图,梁平法配筋图,屋面梁平法配筋图,楼梯结构图等共计28张图。
5月。

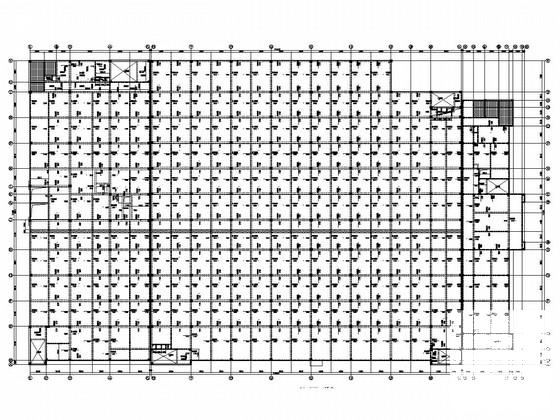

板配筋图

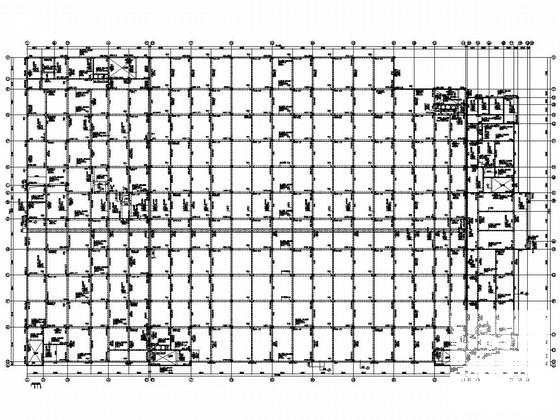

柱配筋图

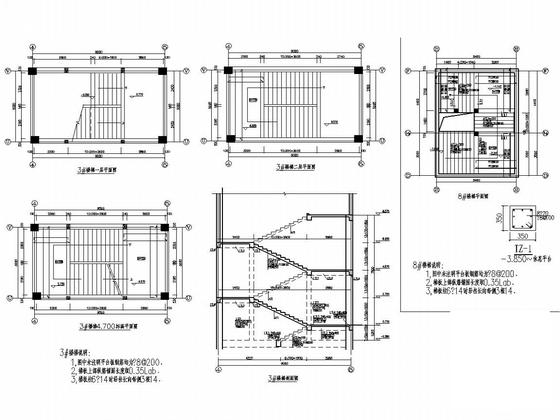

楼梯图

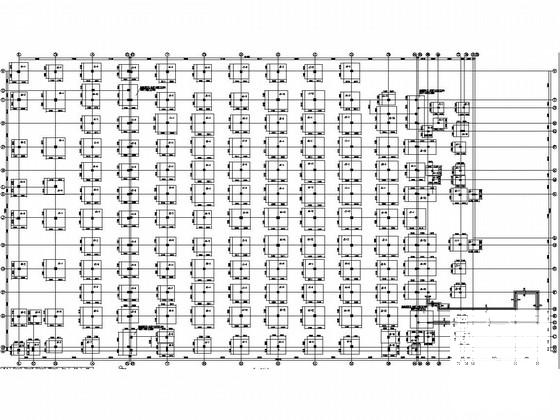

地梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构工程 - 1
    框架结构工程 - 1
  • 框架结构工程 - 2
    框架结构工程 - 2
  • 框架结构工程 - 3
    框架结构工程 - 3
  • 框架结构工程 - 4
    框架结构工程 - 4
  • 框架结构工程 - 5
    框架结构工程 - 5
  • 框架结构工程 - 6
    框架结构工程 - 6
以上是部分截图,请下载附件后查看完整高清内容
