5365平米11层剪力墙结构宿舍楼建筑结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:47张
  • 设计年代:近代

附件详情

该项目是教师宿舍楼项目,地上11层,剪力墙结构,总建筑设计面积:5365平方米,占地面积:517平方米,采用桩基础,基础设计等级为乙级,抗震设防烈度为7度。
结构专业该资料包含:结构总说明,桩位平面布置图,承台结构平面布置图,各层结构 平面布置图 ,墙、柱布置图,梁平法施工图,剪力墙、柱配筋表,楼梯图等共计27张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,详图,门窗图、表,楼梯图等共计20张图。
分享投稿时间:近几年10月。

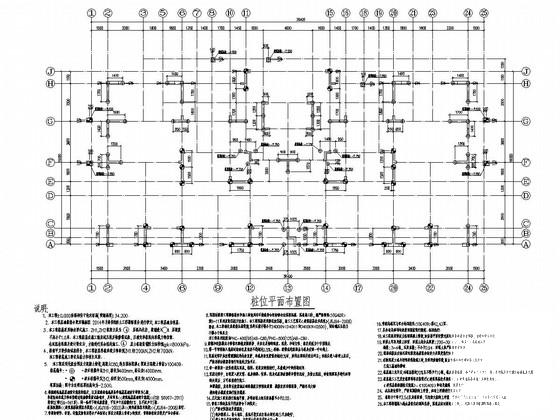

桩位平面布置图

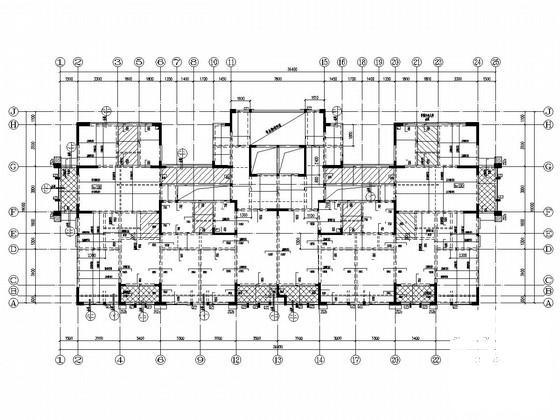

四~九层平面布置图

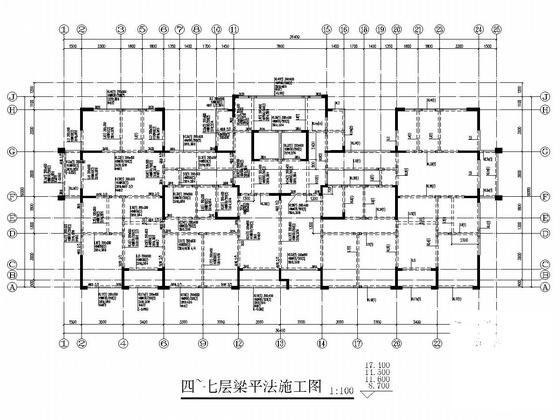

四~七层梁平法施工图

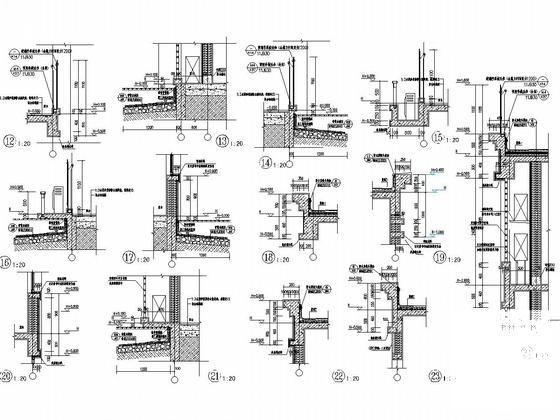

节点详图

四~九层平面图

门窗大样及门窗表

31.900m~屋顶层标高墙、柱布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构宿舍楼 - 1
    剪力墙结构宿舍楼 - 1
  • 剪力墙结构宿舍楼 - 2
    剪力墙结构宿舍楼 - 2
  • 剪力墙结构宿舍楼 - 3
    剪力墙结构宿舍楼 - 3
  • 剪力墙结构宿舍楼 - 4
    剪力墙结构宿舍楼 - 4
  • 剪力墙结构宿舍楼 - 5
    剪力墙结构宿舍楼 - 5
  • 剪力墙结构宿舍楼 - 6
    剪力墙结构宿舍楼 - 6
  • 剪力墙结构宿舍楼 - 7
    剪力墙结构宿舍楼 - 7
  • 剪力墙结构宿舍楼 - 8
    剪力墙结构宿舍楼 - 8
以上是部分截图,请下载附件后查看完整高清内容
