城市污水处理厂鼓风机房及制冷机房建筑结构CAD图纸

附件详情

某城市污水处理厂鼓风机房及制冷机房建筑结构图
该资料为:某城市污水处理厂鼓风机房及制冷机房建筑结构图
建筑设计结构形式:该项目为一层现浇框架结构,楼板采用现浇钢筋混凝土梁板结构。设计使用年限为 50年。
基本风压:Wo=0.40kN/平方米
基本雪压:So=0.35kN/平方米
抗震设防烈度:7度
该资料包含:
平面图、建筑设计总说明及立、剖面图、结构设计总说明、基础平面及配筋图、屋面梁模板配筋图、屋面板模板配筋图、设备基础平面及详图共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

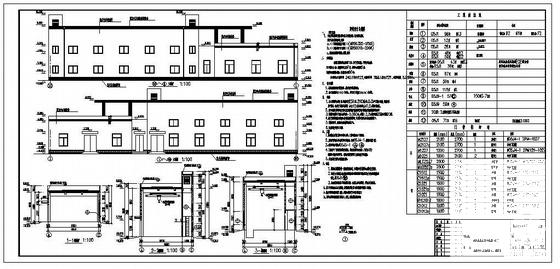

  • 污水处理厂鼓风机 - 1
    污水处理厂鼓风机 - 1

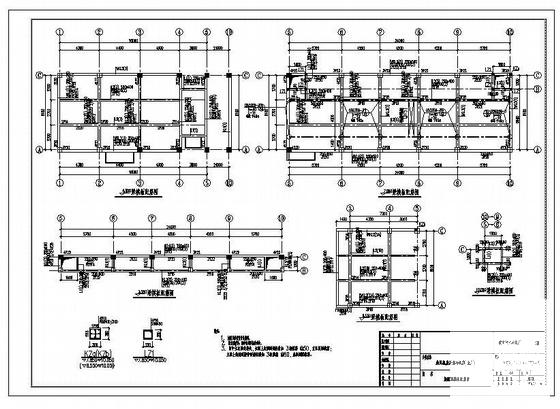

  • 污水处理厂鼓风机 - 2
    污水处理厂鼓风机 - 2

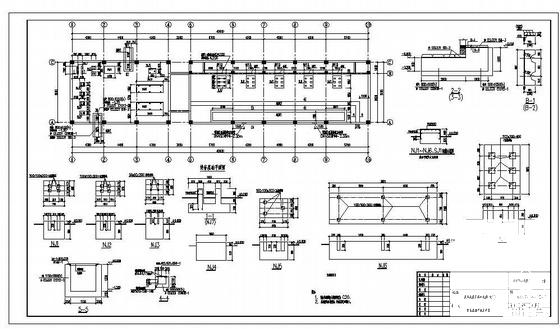

  • 污水处理厂鼓风机 - 3
    污水处理厂鼓风机 - 3
  • 污水处理厂鼓风机 - 4
    污水处理厂鼓风机 - 4
以上是部分截图,请下载附件后查看完整高清内容
