18层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:38张

附件详情

该附件为某住宅楼,地上18层,建筑设计结构形式为剪力墙结构,基础为筏板基础,局部为独立基础,6度设防。

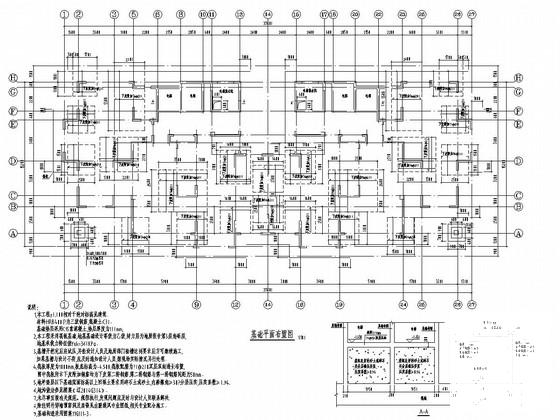

该资料包含: 结构设计说明 、基础 平面布置图 、墙柱布置图、墙柱配筋图、地梁配筋图、梁配筋图、板配筋图、楼梯配筋图、 节点详图 等共38张图。

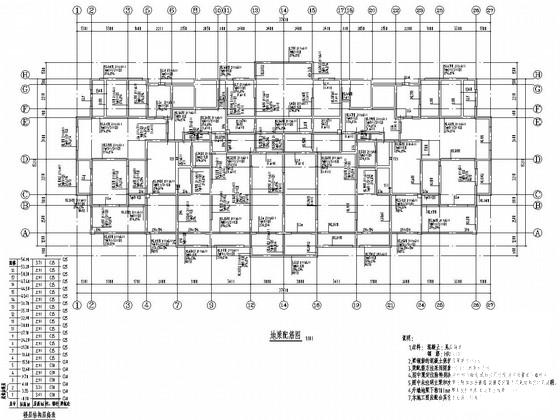

地梁配筋图

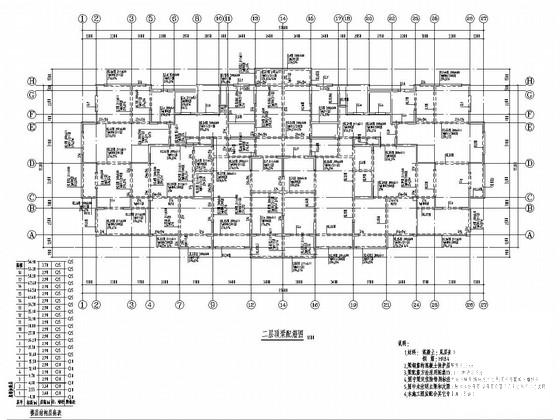

二层顶梁配筋图

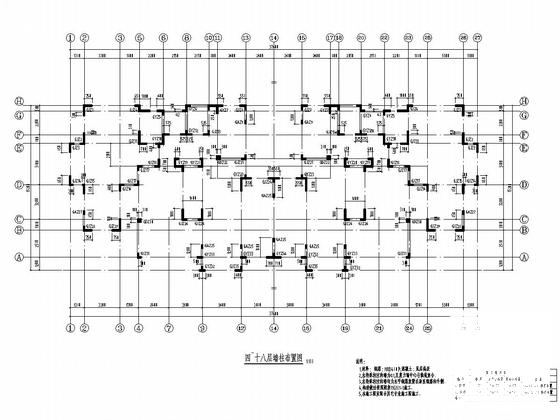

四~十八层墙柱布置图

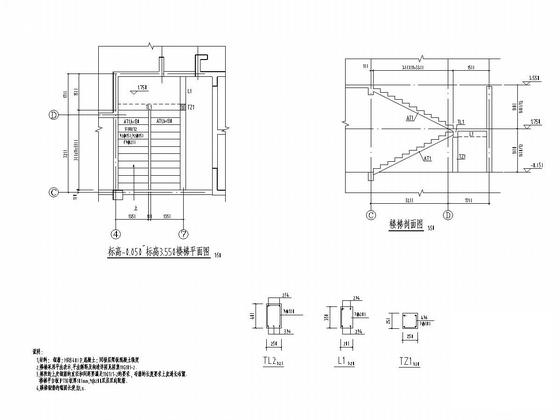

楼梯平面图

十八层顶板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 18层剪力墙结构住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 18层剪力墙结构住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 18层剪力墙结构住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 18层剪力墙结构住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 18层剪力墙结构住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 18层剪力墙结构住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
