3层50000平米车站暖通设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:50000平方米
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:单式泵,变流量
  • 送风方式:散流器送风,喷口送风,条缝送风
  • 项目所在地:黑龙江

附件详情

  • 空调通风系统设计总说明
  • 设备表
  • 空调系统设计平面图
  • 风冷变制冷剂流量多联分体式空调系统原理图

附件详情

该项目位于大庆市,由出站层、站台层、高架层组成。客运用房面积约5万平方米。
本工种设计范围为:
1、空调(供暖)系统设计。2、通风系统设计。3、防排烟及通风、空调系统防火设计。4、环保、卫生防疫设计。5、节能设计。
1. 空调(供暖)方式:
①工艺设备用房采用带独立冷热源(风冷)的机房专用空调,新风系统独立设置;
②管理办公用房夏季采用风冷变制冷剂流量多联分体式空调系统;
③贵宾候车区夏季采用多联分体式空调系统,冬季采用低温地板辐射采暖系统,新风系统独立设置;
⑤其他部分(进站广厅、候车厅、售票厅、商业服务用房等)设置中央空调(供暖)系统--夏季采用水-空气空调系统,冬季采用低温地板辐射采暖系统,空调系统作补充,新风系统独立设置。
2. 中央空调系统夏季冷源:中央空调系统采用集中供冷的水--空气系统。冷冻站设在出站层,站内设置三台电力驱动的水冷离心式冷水机组,单台制冷量1800KW,总装机容量5400KW,夏季为空调系统提供7℃冷水,回水温度12℃,设计供回水温差5℃,冷冻水循环泵按一机一泵对应配置。
3. 空调风系统:
a、站台层的进站广厅、候车厅,空间较高,采用柜式、组合式空调机组,低速风道条形风口平顶侧送风,集中回风。
b、高架层的候车厅、进站广厅及站台层的售票厅、商业用房为高大空间,采用节能的分层空调方式,利用组合式空调机组+低速风道系统,喷口、线形侧送风,集中回风。

,图纸共9张。

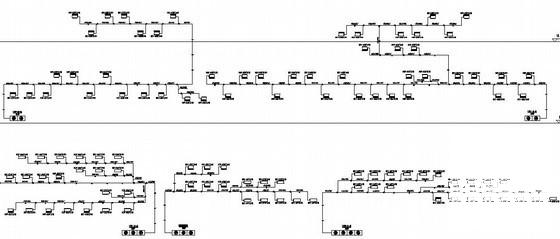

多联机管道系统图

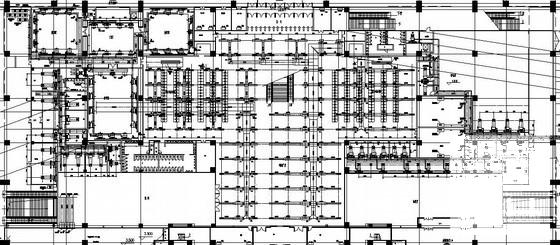

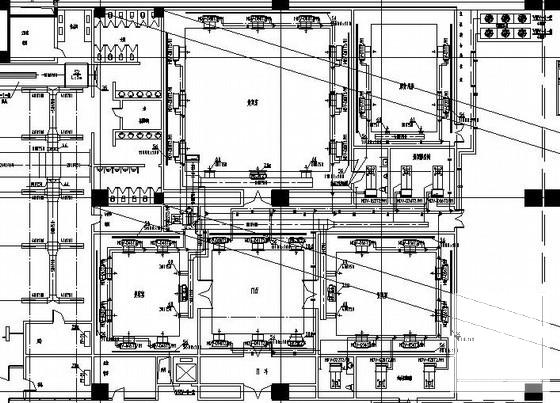

多联机空调平面图

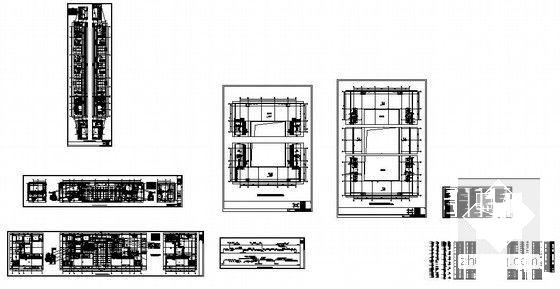

火车站暖通空调设计施工图

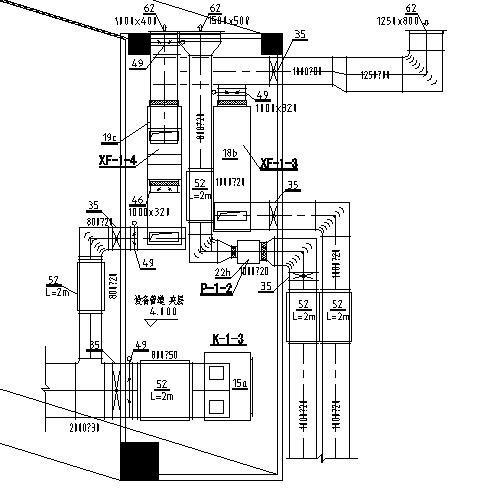

机房平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 暖通设计施工图纸 - 1
    暖通设计施工图纸 - 1
  • 暖通设计施工图纸 - 2
    暖通设计施工图纸 - 2
  • 暖通设计施工图纸 - 3
    暖通设计施工图纸 - 3
  • 暖通设计施工图纸 - 4
    暖通设计施工图纸 - 4
  • 暖通设计施工图纸 - 5
    暖通设计施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
