商务楼模板施工方案(带附CAD大样图)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 主要部位:柱,梁,底板,楼板,剪力墙
  • 楼板支撑架:扣件式
  • 模板计算书:墙模板,板模板
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等

附件详情

  • 1.编制依据 1
  • 2.项目概要 1
  • 3.质量目标 2
  • 5.墙体模板施工 4
  • 5.1墙体模板 4
  • 5.2墙体模板支设 6
  • 5.3墙体模板拆除 7
  • 6.门洞及管井洞模板施工 8
  • 6.1门窗洞口模板 8
  • 7.框架柱模板施工 8
  • 7.1框架柱模板 8
  • 7.2框架柱模板的支设 8
  • 7.3框架柱模板的拆除 9
  • 7.4梁柱交接处模板支设 9
  • 8.梁板模板施工 10
  • 9.楼梯模板施工 12
  • 10.后浇带、施工缝模板施工 12
  • 11.质量控制 13
  • 12.成品保护 14
  • 13.安全文明施工 14
  • 14.环境保护措施 16
  • 15.墙体模板验算 16
  • 附图一: 27
  • 门模板详图(窗角点同) 27
  • 附图二: 27
  • 楼板模板支设示意图 27
  • 附图三: 异型柱阴角模节点 28
  • 附图四: 29
  • 附图五: 30
  • 附图六: 31
  • 附图七: 32

附件详情

工程东西长为122.2米,南北宽为78.4米,建筑面积6.5万平方米。工程地下两层,分别为地下车库和设备用房,地上十三层,其中一、二层为商业网点,三~十三层为商务办公用房。地下二层为错层结构


该项目框架柱、楼梯及电梯筒体结构部分采用钢制定型大模。地下室其余部分全采用多层板模板,梁板采用碗扣式钢管排架体系;地上部分梁板采用竹胶板和碗扣式钢管排架体系。除地下部分考虑防水外,其他部位的竖向施工缝留设在梁板底和板面,水平结构施工缝留设在后浇带部位。

基础底板外侧周边以及低于底板标高的坑四周采用240mm厚的砖胎模,砖胎模用M5水泥砂浆砌筑,内侧及顶面抹20mm厚1:2水泥砂浆,表面压光,阴阳角部位均做成半径不小于50mm的小圆角,沿底板周侧砖胎模每3米砌筑一490×490加劲砖垛。

筒体及框架柱采用定型钢大模板
底板上导墙、集水坑、电梯底坑、地梁吊模、后浇带模板采用多层板模。墙、板后浇带两侧采用Ф4网径、6×6网眼双层钢丝网阻隔砼,钢丝网内侧配置Ф16@100钢筋网作加劲肋。
地上楼层梁、板模板:楼层梁板模板体系采用竹胶合板木龙骨钢管支撑。为了提高平台模板的周转率,同时确保梁板砼的质量,该项目使用早拆模板体系,即在快拆模板体系上每隔两立柱设一后拆支撑。.
.....................
后浇带垫层加厚大样图1.dwg
后浇带模板图.dwg
地下室外墙模板图、对拉螺栓图.dwg
地下室外墙模板拼装加固详图.dwg
地下室底板后浇带处理构造图4.dwg
坡道模板支设.dwg
基础反梁支模图1.dwg
基础反梁支模图1_recover.dwg
基础底版底坑内模支设图.dwg
外墙付墙柱支模节点图.dwg
外墙后浇带处防水处理节点.dwg
支模图.dwg
柱基下卧图9.19.dwg
消防水池止水钢板位置.dwg
电梯井和集水坑交界图.dwg
砖胎模1.dwg


2

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

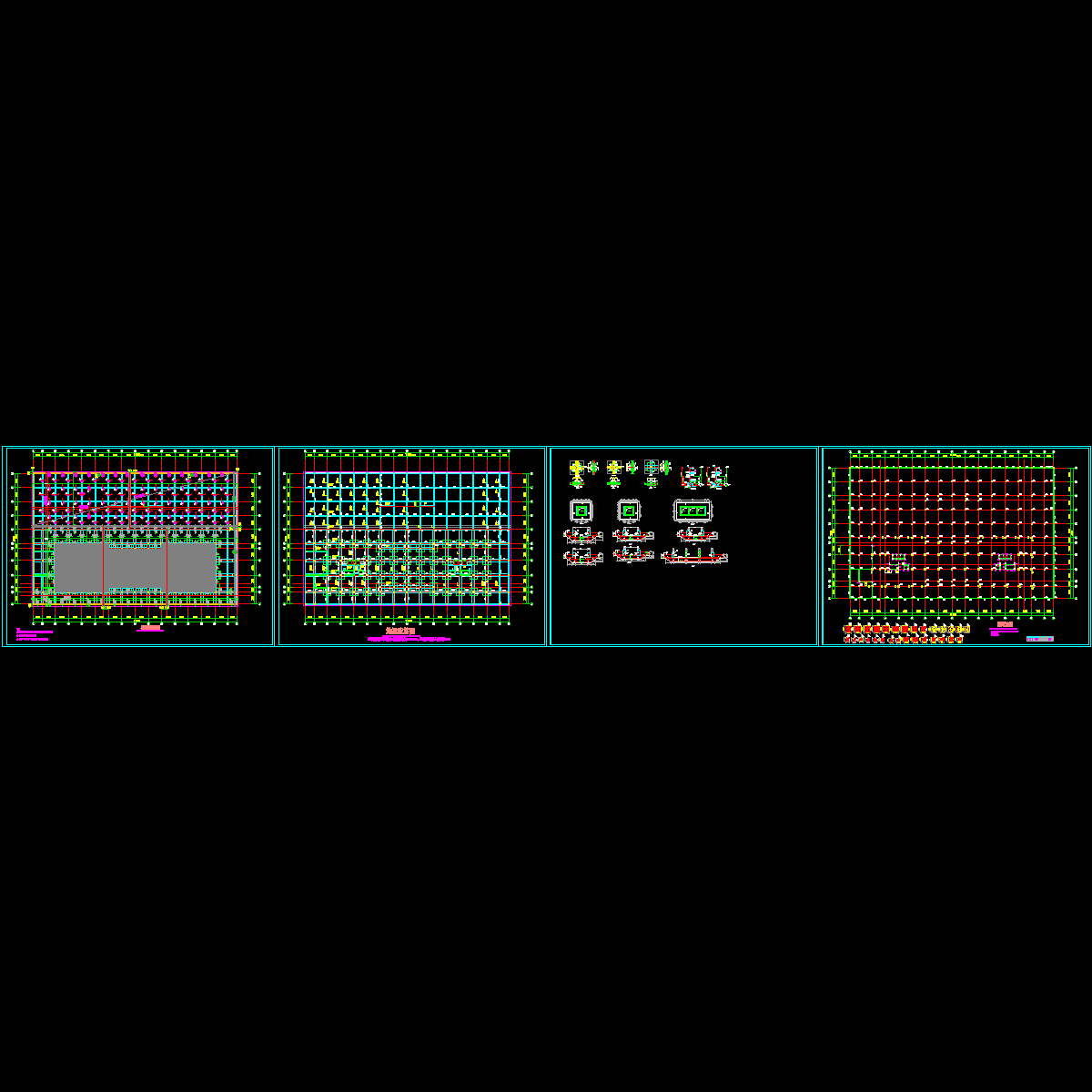

  • 柱基下卧图9.19.dwg
    柱基下卧图9.19.dwg

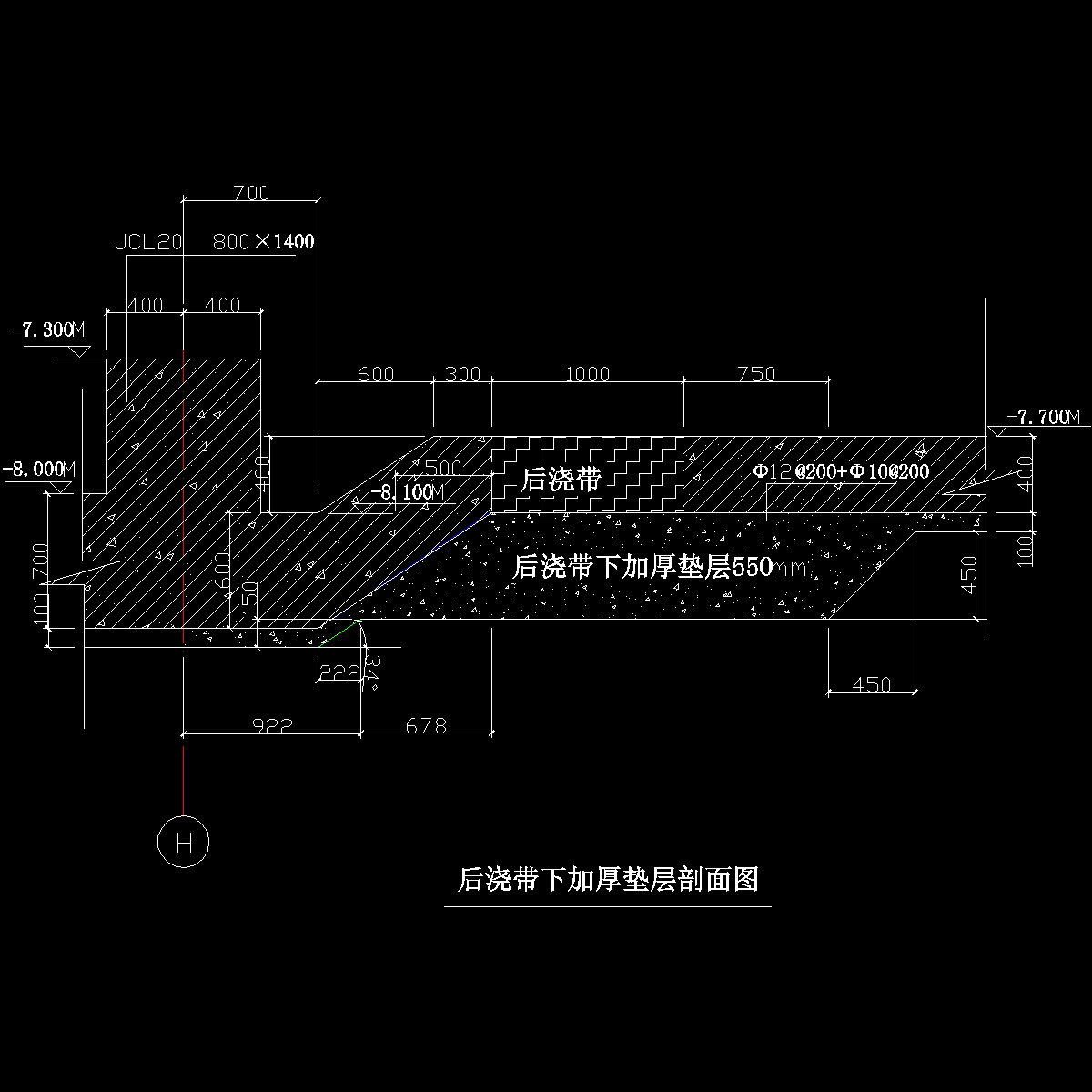

  • 后浇带垫层加厚大样图1.dwg
    后浇带垫层加厚大样图1.dwg

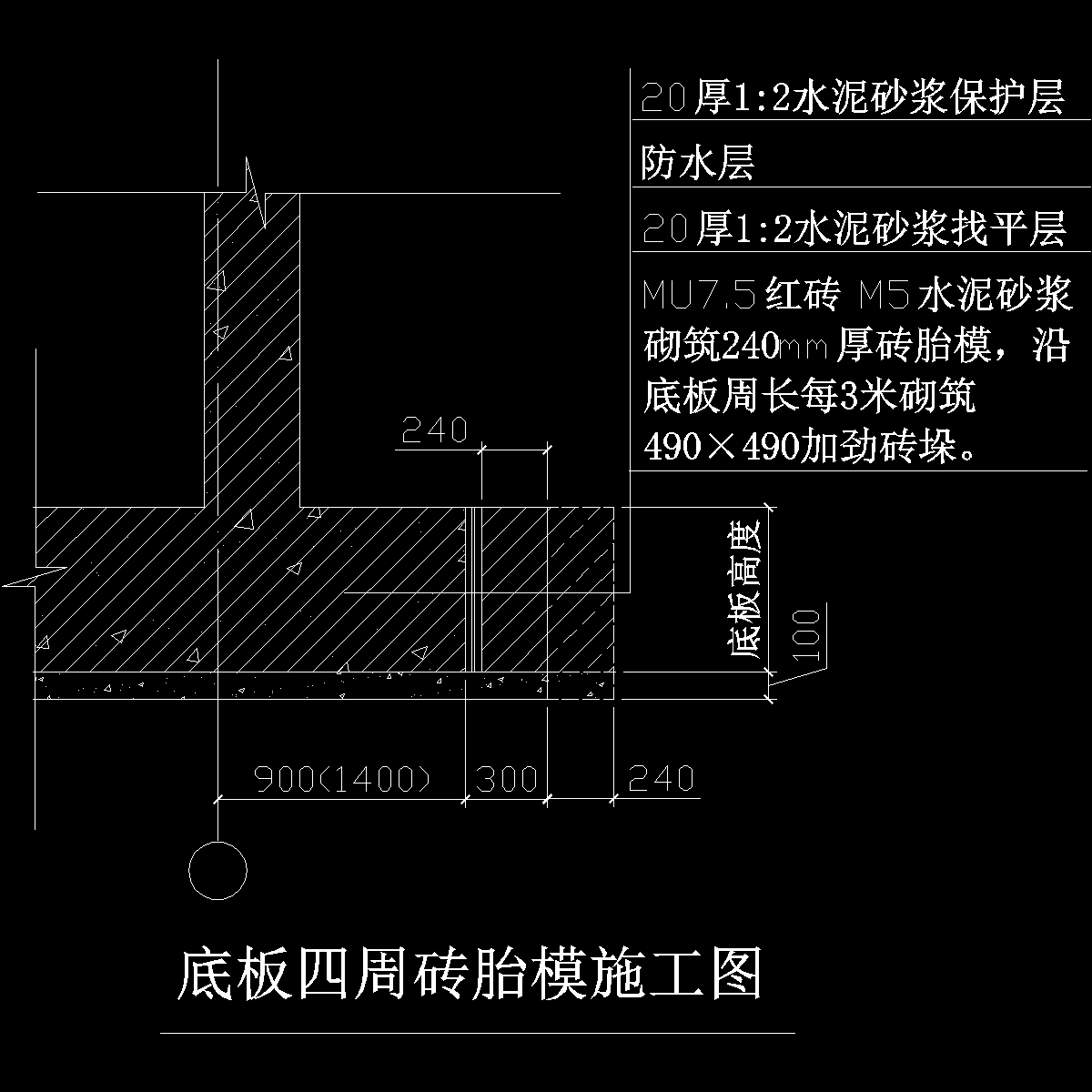

  • 砖胎模1.dwg
    砖胎模1.dwg

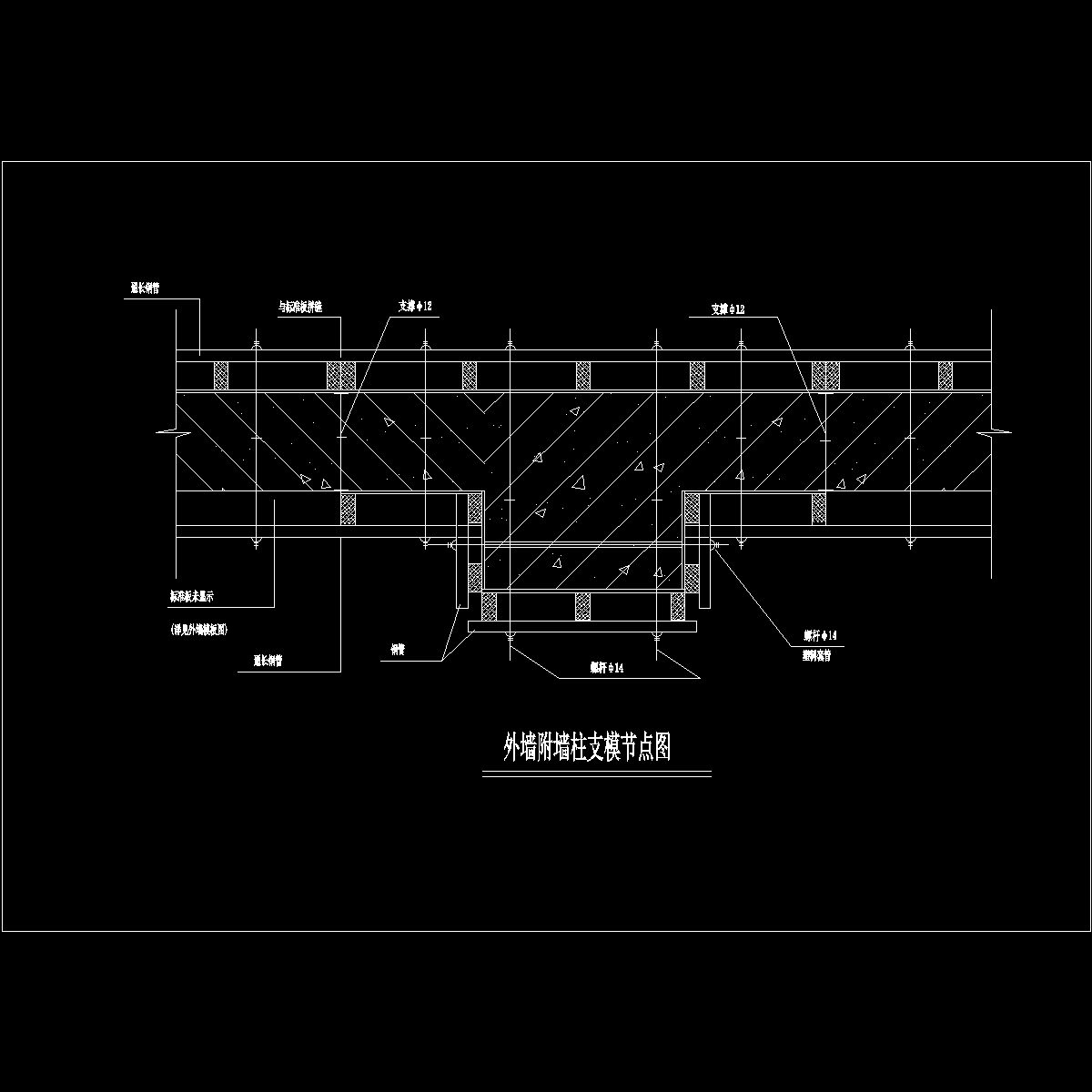

  • 外墙付墙柱支模节点图.dwg
    外墙付墙柱支模节点图.dwg

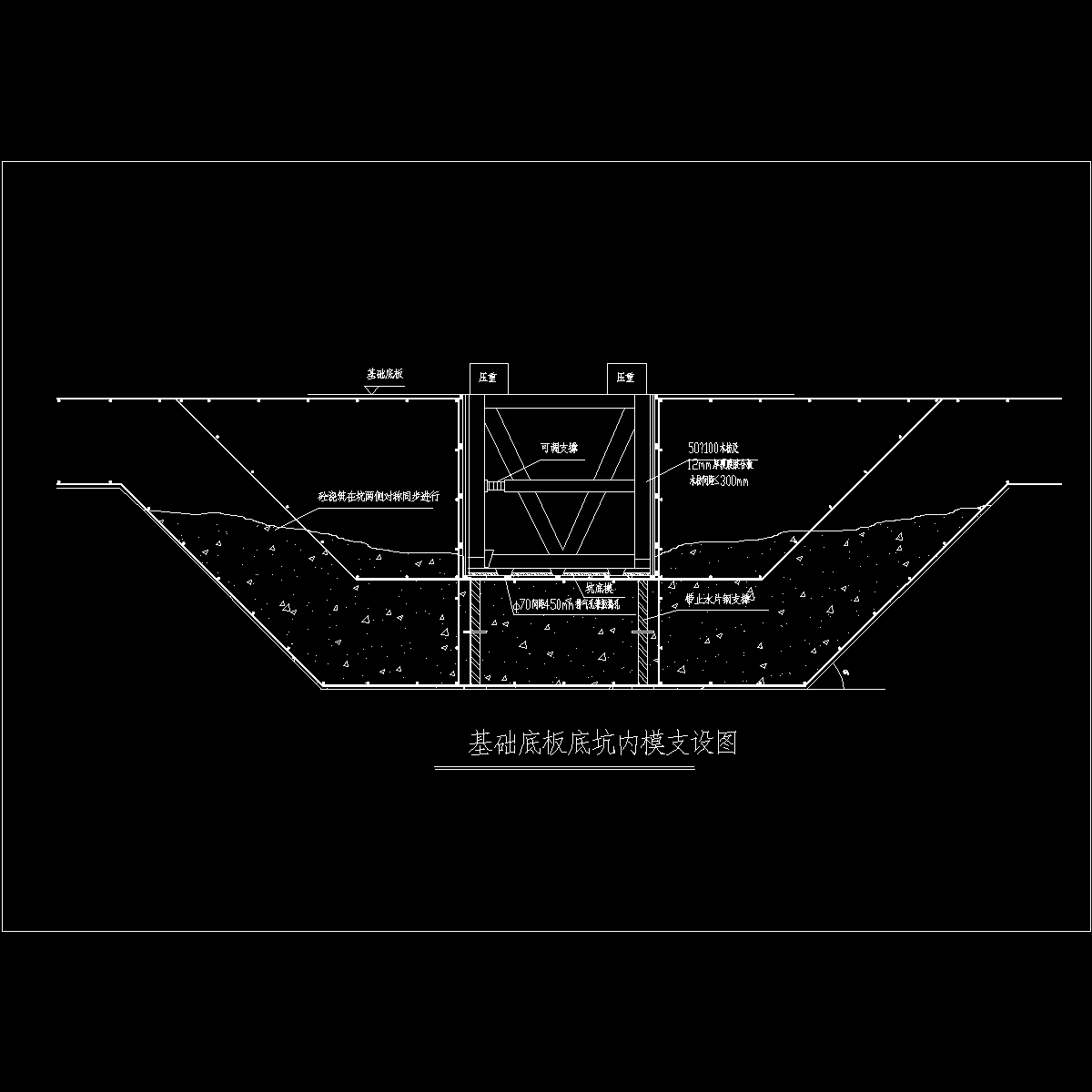

  • 基础底版底坑内模支设图.dwg
    基础底版底坑内模支设图.dwg
  • 基础反梁支模图1_recover.dwg
    基础反梁支模图1_recover.dwg
以上是部分截图,请下载附件后查看完整高清内容
