地上3层框架结构大型超市结构施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该附件为江苏某大型超市,地上三层,高为13.95米,结构体系为钢筋混凝土框架结构,基础为独立基础与条形基础,6度设防。

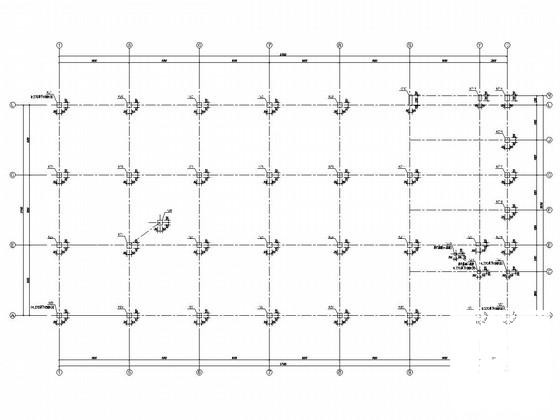

该资料包含: 结构设计说明 、基础 平面布置图 、基础详图、柱配筋图、结构平面图、梁配筋图、楼梯结构图等共12张图。

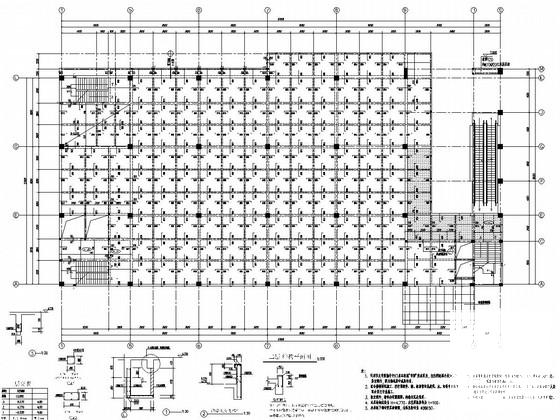

二层结构平面图

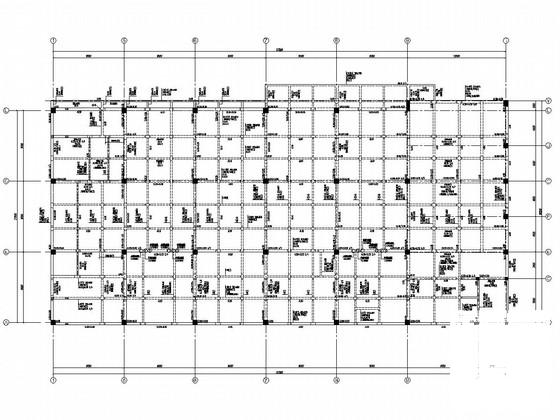

三层梁平法施工图

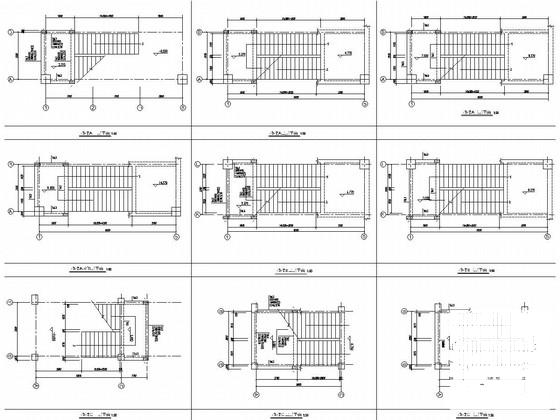

楼梯A、B、C平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构超市 - 1
    框架结构超市 - 1
  • 框架结构超市 - 2
    框架结构超市 - 2
  • 框架结构超市 - 3
    框架结构超市 - 3
  • 框架结构超市 - 4
    框架结构超市 - 4
以上是部分截图,请下载附件后查看完整高清内容
