地上2层框架结构大型超市结构施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 地下室功能:商业
  • 参考图纸:26张

附件详情

该附件为上海某大型超市结构图,地上二层,高度为8.6米,地下一层,为6.6米。总建筑面积为36364平方米(含保温层),建筑设计结构形式为钢筋混凝土框架结构,基础采用桩基,7度设防。
该资料包含: 结构设计说明 、基础结构图、墙柱 平面布置图 、梁配筋图、大样详图、楼梯结构图等共26张图纸。

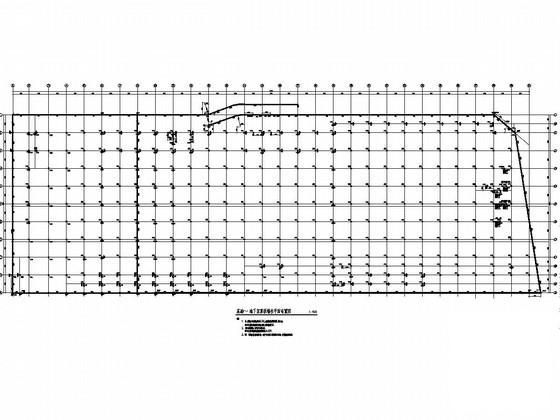

基础~地下室顶板墙柱平面布置图

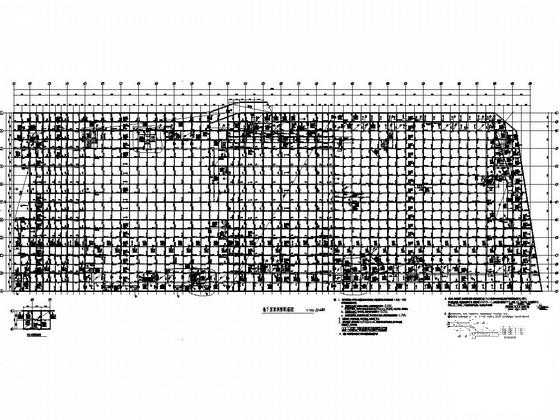

地下室顶板梁配筋图

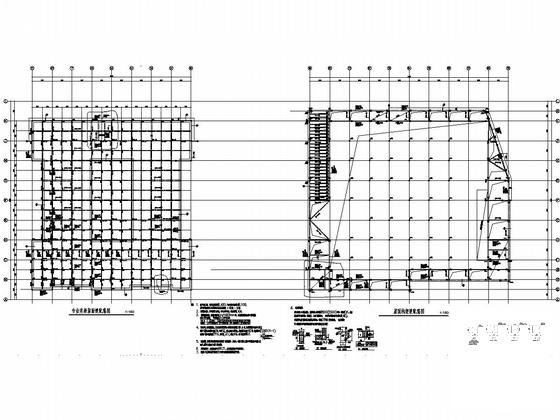

梁配筋图

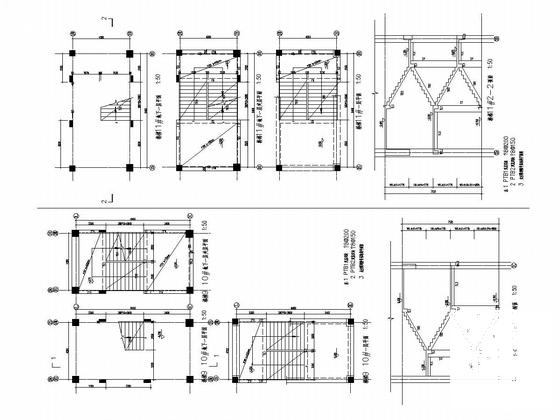

楼梯结构图

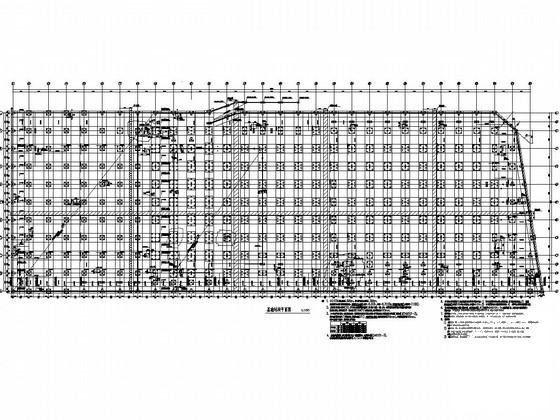

承台及基础详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构超市 - 1
    框架结构超市 - 1
  • 框架结构超市 - 2
    框架结构超市 - 2
  • 框架结构超市 - 3
    框架结构超市 - 3
  • 框架结构超市 - 4
    框架结构超市 - 4
  • 框架结构超市 - 5
    框架结构超市 - 5
  • 框架结构超市 - 6
    框架结构超市 - 6
以上是部分截图,请下载附件后查看完整高清内容
