大型居住小区垃圾房及门卫结构施工CAD图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:3张
  • 设计年代:近代

附件详情

该项目是上海某大型居住小区垃圾房及门卫项目,门卫1、2、3,建筑设计结构形式为现浇钢筋混凝土框架结构,垃圾房1、2、3,建筑设计结构形式为现浇钢筋混凝土框架结构,抗震设防烈度为7度,基础采用条形基础及独立基础,基础设计等级为丙级。
该资料包含:垃圾房1、2、3设计说明,门卫1、2、3设计说明,各种建筑基础图,柱布置图,梁板配筋图,构造详图,共计3张图。

门卫1,2,3建筑结构施工图

垃圾房3建筑结构施工图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

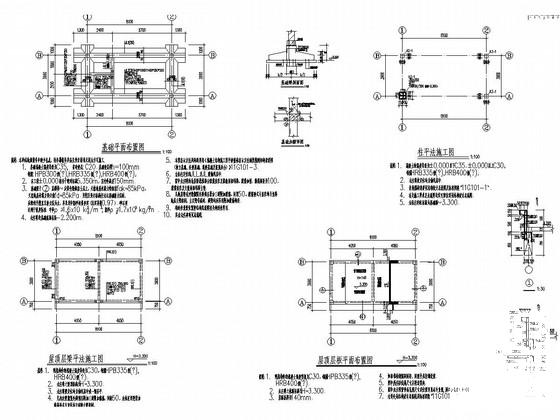

  • 小区垃圾房图纸 - 1
    小区垃圾房图纸 - 1

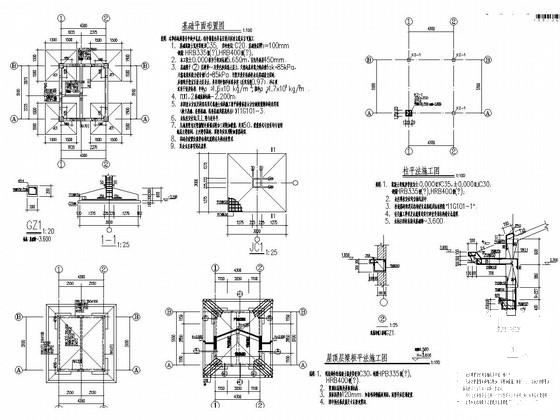

  • 小区垃圾房图纸 - 2
    小区垃圾房图纸 - 2

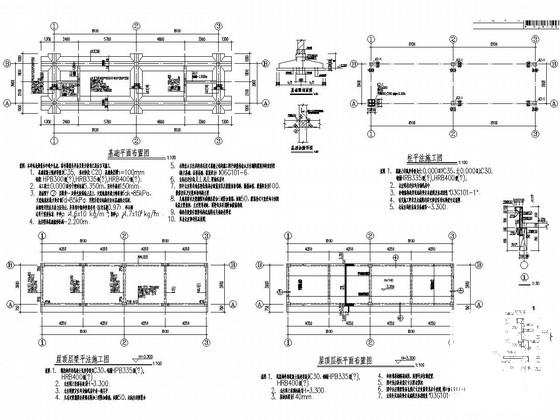

  • 小区垃圾房图纸 - 3
    小区垃圾房图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
