框架结构地下车库结构施工CAD图纸(桩基础)

  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 地下室功能:车库
  • 参考图纸:13张
  • 设计年代:近代

附件详情


附件详情:该项目为混凝土框架结构地下车库结构施工图,基础形式为桩基础,地基基础设计等级为甲级,建筑场地为Ⅱ类,抗震设防烈度为7度。

该资料包含:结构设计总说明,桩位 平面布置图 ,基础拉梁布置图,柱配筋平面图,板配筋图等共计13张图。

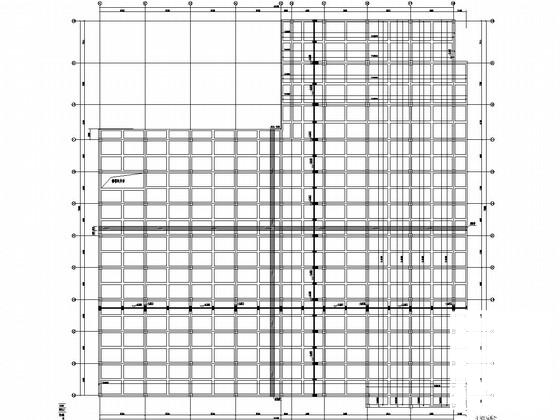

梁配筋平面图

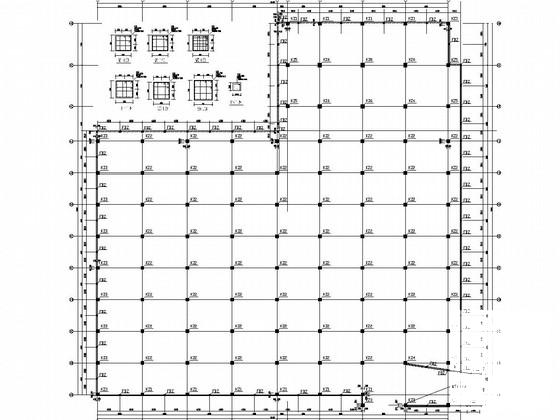

柱配筋平面图

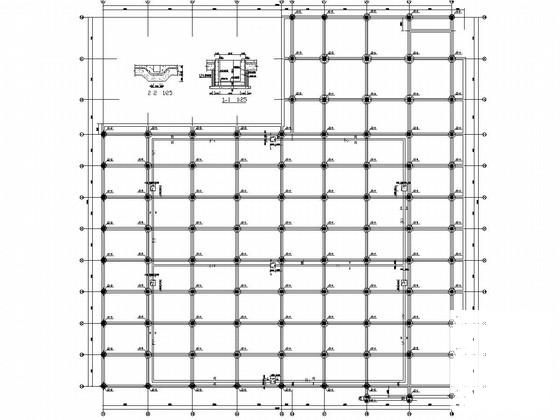

桩位平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地下车库基础施工 - 1
    地下车库基础施工 - 1
  • 地下车库基础施工 - 2
    地下车库基础施工 - 2
  • 地下车库基础施工 - 3
    地下车库基础施工 - 3
  • 地下车库基础施工 - 4
    地下车库基础施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
