地下1层框架结构地下车库结构施工CAD大样图
- 建筑类别：交通建筑
- 建筑高度类型：单层建筑
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.85kN/平方米
- 地下室功能：车库
- 参考图纸：15张
- 设计年代：近代
附件详情
该附件为北京某工业园的地下车库，结构型式为钢筋混凝土结构，结构体系为框架结构，主体地下一层，基础为泥浆护壁冲孔灌注桩，6度设防。
该资料包含：
结构设计说明
、冲孔灌注桩设计说明、基础
平面布置图
、筏板和防水板配筋图、墙柱定位图、梁配筋图、板配筋图、大样图等共15张图纸。

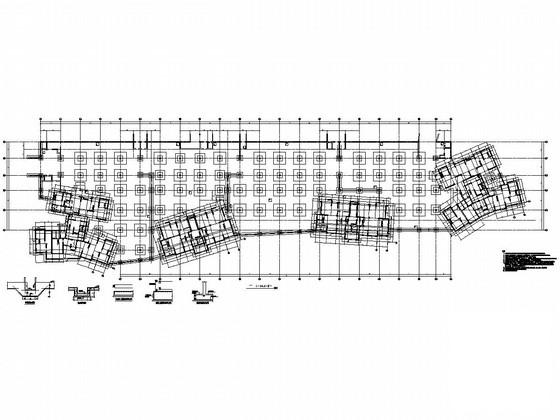

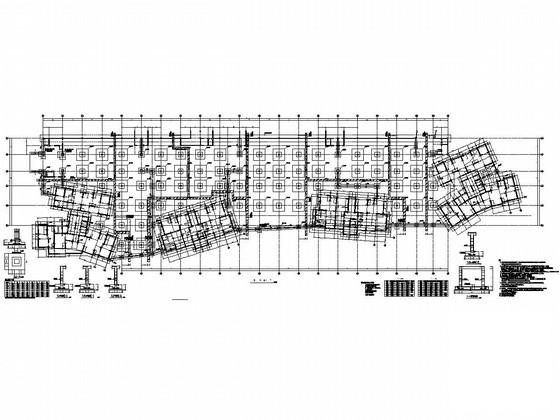

筏板和防水板配筋图

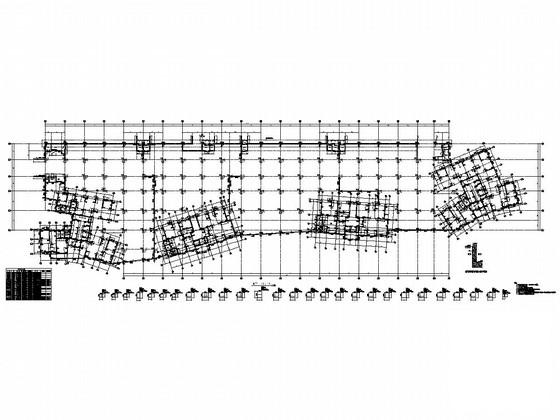

墙柱定位图

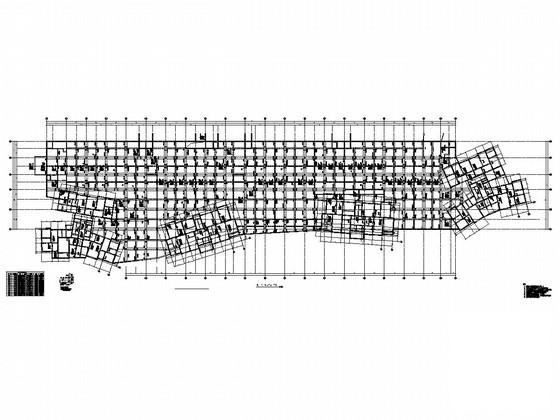

顶梁Y向配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
地下车库图 - 1 -
地下车库图 - 2 -
地下车库图 - 3 -
地下车库图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：6.19 MB
- 收藏次数：0
-
文件名称：
附件-995888078750950688779.zip
