12层住宅楼全套电气设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统

附件详情

十二层住宅电气全套图纸

项目概要:该项目为北京兆辰歌舞艺术培训中心十二层教师公寓,供电负荷为二级负荷。

设计内容:照明、动力、电话、有线电视、楼寓对讲、火灾自动报警等。该资料包含说明,系统图,平面图等共16张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

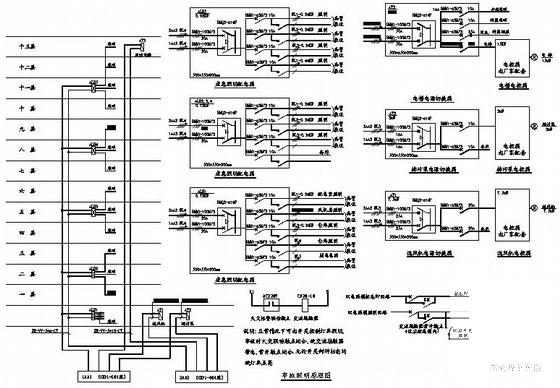

  • 住宅楼电气设计图纸 - 1
    住宅楼电气设计图纸 - 1

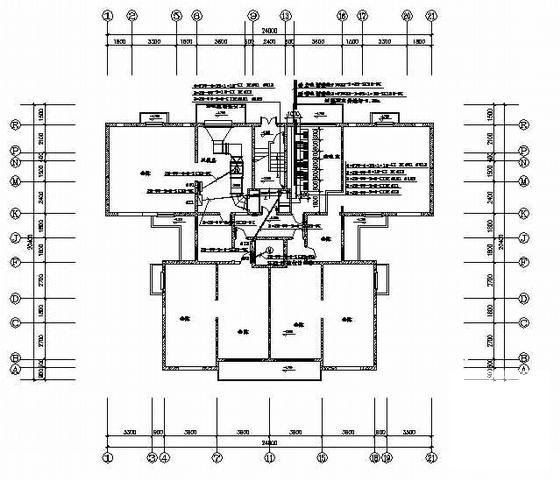

  • 住宅楼电气设计图纸 - 2
    住宅楼电气设计图纸 - 2

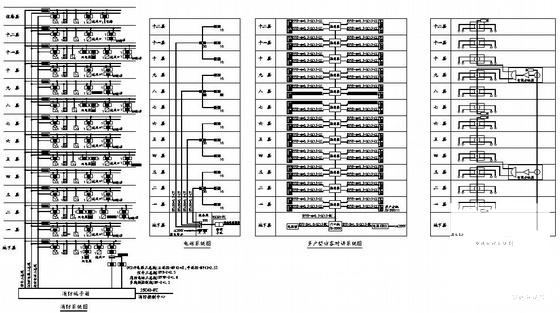

  • 住宅楼电气设计图纸 - 3
    住宅楼电气设计图纸 - 3

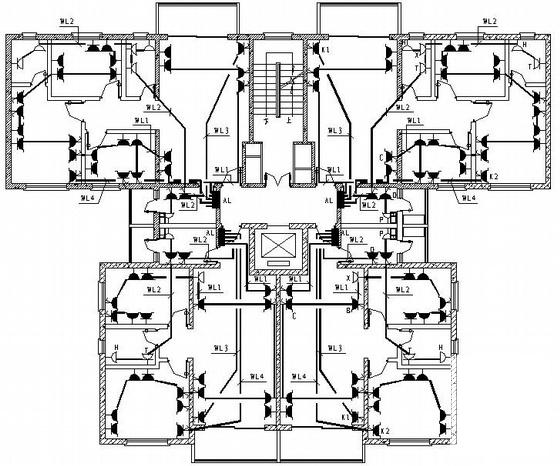

  • 住宅楼电气设计图纸 - 4
    住宅楼电气设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
