大型体育场给排水设计CAD施工图纸

  • 设计详细说明:有

  • 建筑类别:体育,其他

  • 建筑设计结构形式:钢筋混凝土结构

  • 图纸设计深度:施工图

  • 参考图纸:10张

  • 设计年代:近代

  • 排水设计:污水系统,雨水系统

  • 消防设计:喷淋系统

  • 供水设备:水泵站,稳压泵,水池

  • 供水方式:市政供水,无负压供水

  • 排水体制:污废合流,雨污分流

  • 排水技术:重力排水

  • 大样节点:卫生间,阀门管件

附件详情

  • 设计总说明

  • 图例

  • 资料目录

  • 剖面图

  • 体育场给水平面图

  • 看台下附属用房给排水平面图(北端)

  • 看台下附属用房给排水平面图(南端)

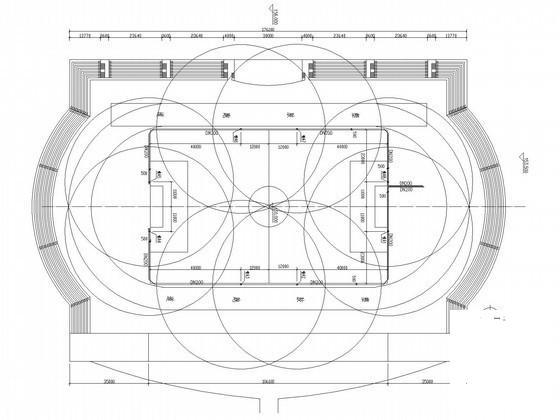

  • 体育场喷洒平面示意图

  • 体育场污水平面图

  • 体育场雨水平面图

  • 体育场雨水流域示意图

  • 卫生间给排水详图 系统图

附件详情

该项目为体育场,设有污水系统、雨水系统、自动喷水系统,给水埋地管采用PVC-U管,粘接;室内给水管采用PP-R管,热溶连接。
,共10张图。

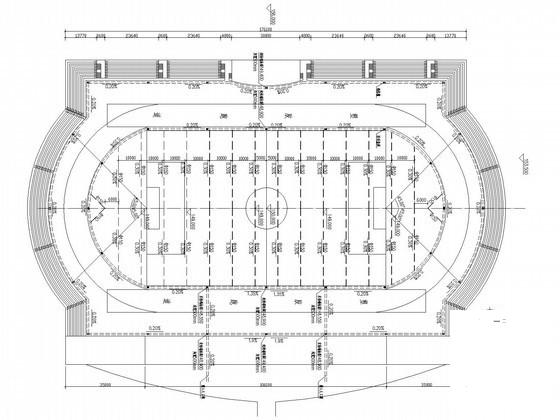

体育场雨水平面图

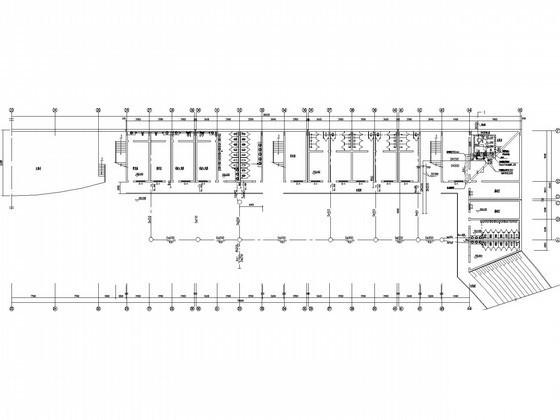

看台下附属用房给排水平面图(北端)

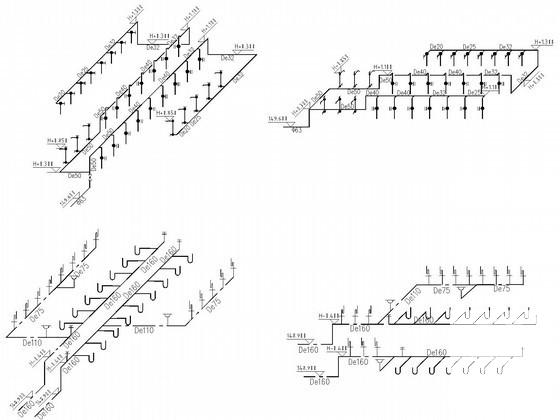

卫生间给排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 给排水设计施工图 - 1
    给排水设计施工图 - 1
  • 给排水设计施工图 - 2
    给排水设计施工图 - 2
  • 给排水设计施工图 - 3
    给排水设计施工图 - 3
  • 给排水设计施工图 - 4
    给排水设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
