大型超市给排水施工CAD图纸

附件详情

设计范围：室内外生产生活给排水系统
设计依据：施工图设计系根据国家颁布之现行规范/规定和标准、方案及审批意见、某 项目管理 咨询（上海）有限公司提供的方案及多次联络纪要、相关专业提出的技术条件编制而成。
生产生活给水系统 本项目生活,生产用水量为141.3m3/d,平均小时流量为14.1m3/h,最大小时流量为21.2m3/h, 给水利用市政给水管网的压力供水，当压力不足时，采 用水箱＋变频供水，市政进水管为一根DN100.

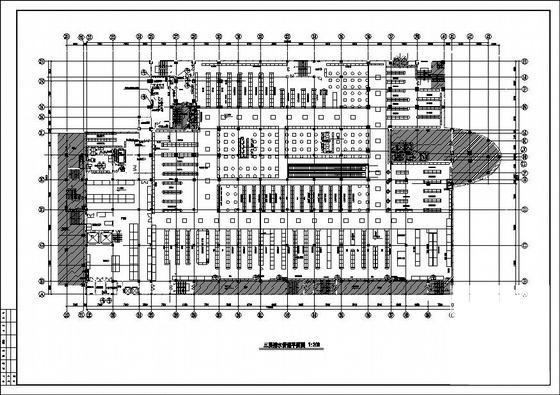

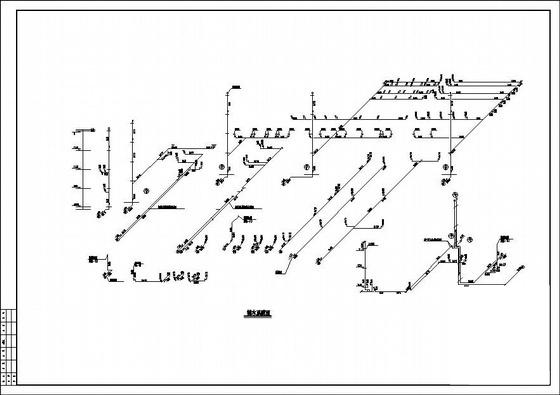

排水系统：室内污废水分流,设置通气管。室外污废水合流直接排至室外污水管,厨房含油污水经隔油池与处理后排入室外污水管网， 雨水管直接排至室外雨水管。

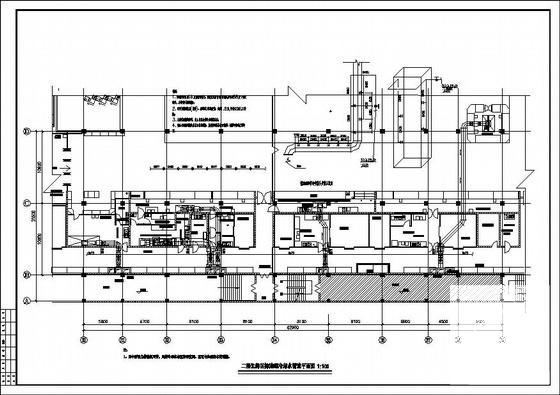

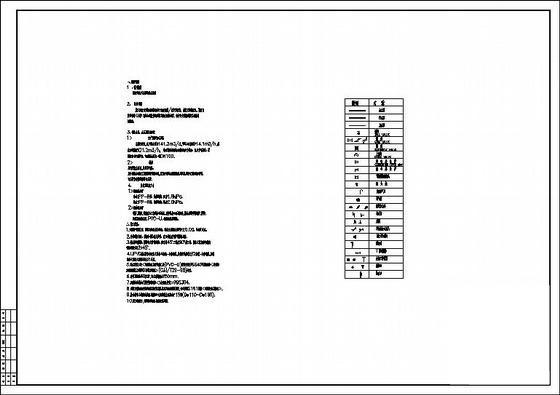

二、施工说明：
1.该资料平面尺寸，管径均以毫米为单位，标高采用室内地坪为±0.00，单位以米计。
2.当管道相交时，根据小管径让大管径，有压管让重力管的原则避让。
3.排水管与横管，横管与立管的连接，应采用45°三通或90°斜三通，排水立管底部与排出管的连接采用2个45°.
4.UPVC排水管和与雨水立管每4米设一个伸缩节,横管直线管段大于2米设一个伸缩节,但伸缩节之间最大间距不得大于4米.
5.排水管施工按(CJJ/T29-98)进行.
6.本项目地漏均不带水封,存水弯深度大于50mm.
7.厕所内给排水支管安装见国标99S304.
8.管道支吊架由安装单位根据管道材料及有关安装规范设置,也可参照S161图集.
9.排水横管上的直线管段上清扫口之间的最大距离小于15米(De110~De160).
