14层L型剪力墙结构高层住宅楼结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:14层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该项目是北京某高层住宅项目,L型,地上14层,地下2层车库,剪力墙结构,采用后压浆钻孔灌注桩基础,基础设计等级为甲级。

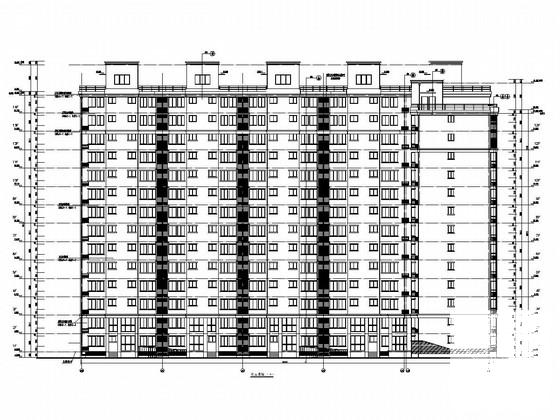

该资料包含: 结构设计说明 ,墙体布置图,梁配筋图,板配筋图,楼梯图,平面图,立面图,剖面图等共计30张图。
分享投稿时间:近几年9月。

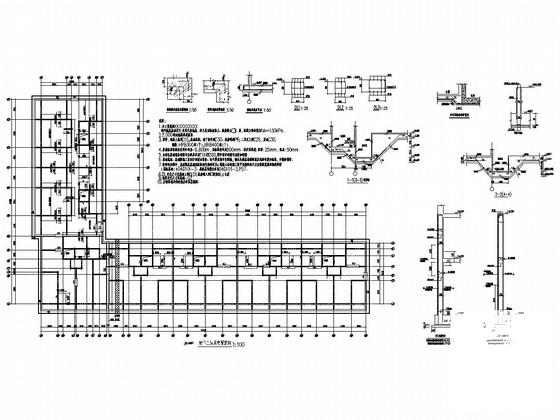

底板配筋图

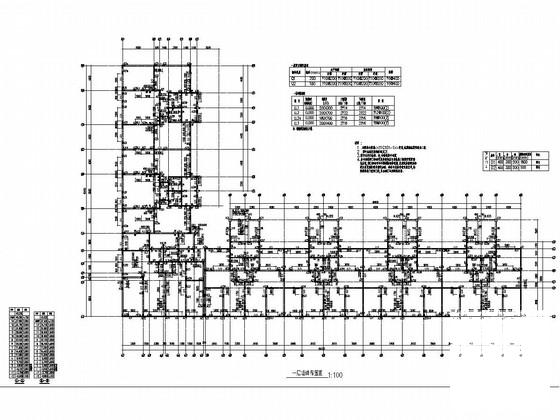

墙结构图

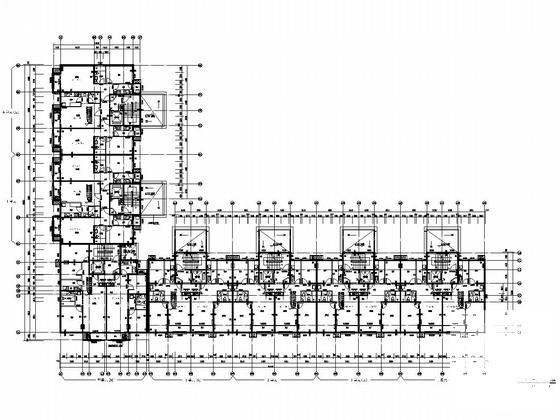

平面图

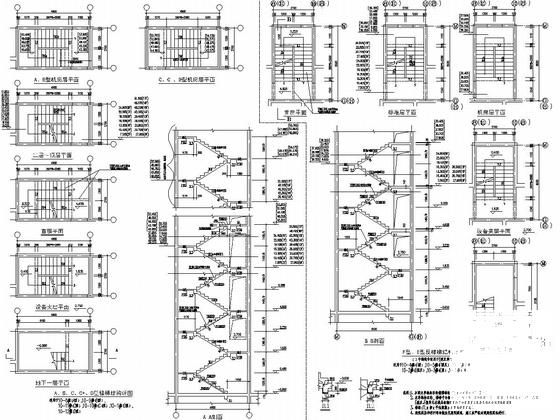

楼梯图

板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层住宅结构施工图 - 1
    高层住宅结构施工图 - 1
  • 高层住宅结构施工图 - 2
    高层住宅结构施工图 - 2
  • 高层住宅结构施工图 - 3
    高层住宅结构施工图 - 3
  • 高层住宅结构施工图 - 4
    高层住宅结构施工图 - 4
  • 高层住宅结构施工图 - 5
    高层住宅结构施工图 - 5
  • 高层住宅结构施工图 - 6
    高层住宅结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
