4964平方米两层钢结构大众汽车4S店结构设计施工CAD大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.75kN/平方米
  • 参考图纸:43张
  • 设计年代:近代

附件详情

该项目是一汽大众4S店,建筑面积为:4964.61平方米,地上两层钢结构,抗震设防烈度为6度,独立基础,基础设计等级为丙级。
主要该资料包含: 结构设计说明 ,基础图,预埋锚栓平面布置图,钢柱平面布置图,夹层结构图,刚架详图,预埋锚栓 平面布置图 ;建筑设计说明,平立剖面图,卫生间大样,楼梯大样,门窗大样,门窗表,厨位,展车等共计43张图。
分享投稿时间:近几年3月。

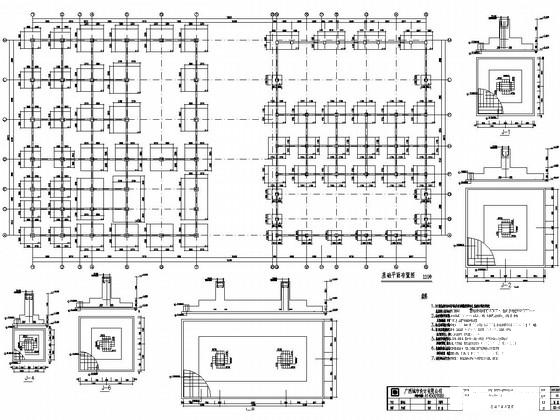

基础详图

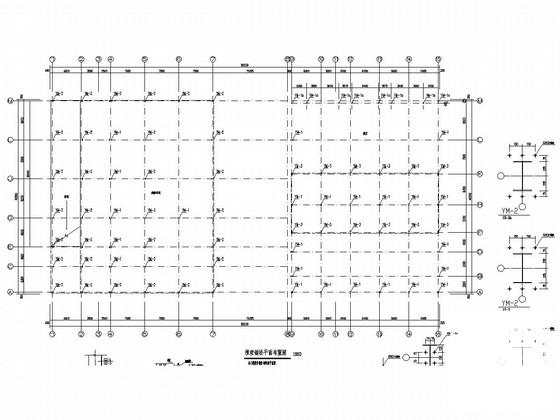

预埋锚栓平面布置图

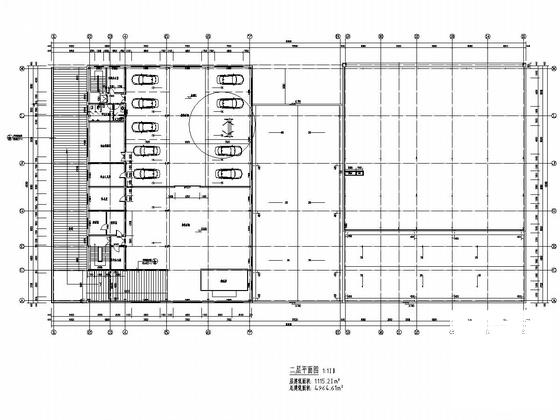

两层平面图
