18层框架剪力墙结构商住楼结构施工大样图cad平面布置图

资料简介
赚取积分

建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：6度抗震
风压：0.30kN/平方米
雪压：0.35kN/平方米
地下室功能：设备用房
参考图纸：76张
设计年代：近代

附件详情

本建筑为十八层高层住宅，一至二层主要为商业三至十八层为住宅。16245.73平方米:商业2756.59平方米,住宅13489.14平方米。结构类型：框架剪力墙结构，地基基础设计等级属乙级。采用机械钻孔嵌岩灌注桩，抗震设防烈度小于6度，设计按6度抗震设计。
结构专业该资料包含：结构设计总说明，钻孔灌注桩设计说明，承台配筋图，桩位平面布置图，承台平面布置图，竖向构件平面布置图，竖向构件详图，各层结构平面布置配筋图，梁平法施工图，节点大样图，楼梯图等共计47张图。
建筑专业该资料包含：施工设计说明，平面图，立面图，剖面图，节点放大图，卫生间大样，门窗表，门窗大样，节点详图等共计29张图。
分享投稿时间：近几年11月

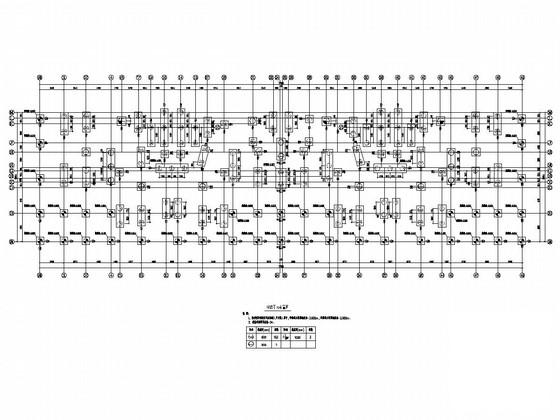

桩位平面布置图

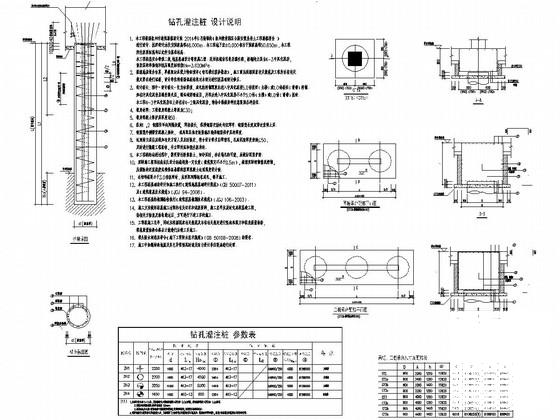

钻孔灌注桩设计说明

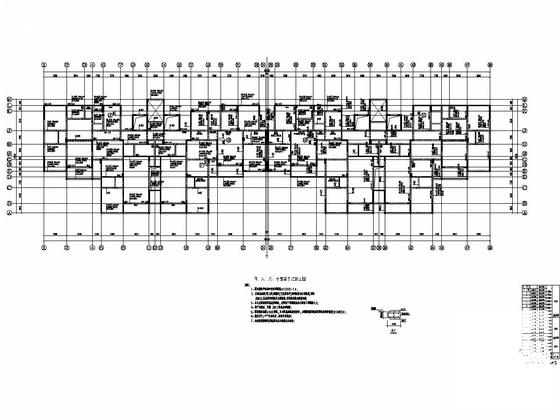

四、六、八、十层梁平法施工图

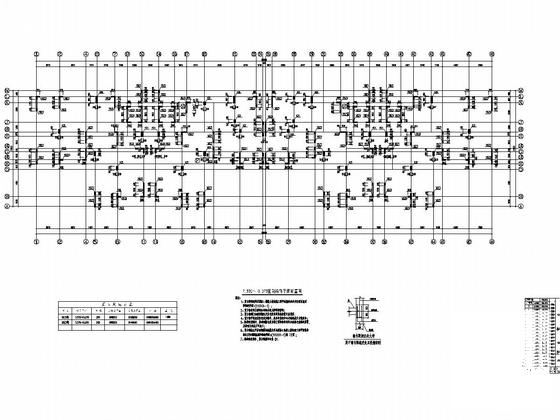

7.370～10.370竖向构件平面布置图

节点详图

卫生间大样

十二~十四层平面图

十七层结构平面布置配筋图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
