4400平14层框架剪力墙结构商住楼建筑结构施工CAD大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:14层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:65张
  • 设计年代:近代

附件详情

本建筑为十四层高层住宅,一至二层主要为商业,三至十四层为住宅。4487.11平方米:商业1339.55平方米,住宅3147.56平方米。框架剪力墙结构,抗震设防烈度小于 6度,设计按 6度抗震设计,采用机械钻孔嵌岩灌注桩,基础设计等级乙级。
结构专业该资料包含:结构设计总说明,钻孔灌注桩,承台详图,桩平面布置图,承台地梁平面布置图,竖向构件 平面布置图 ,结构平面布置配筋图,梁平法施工图,节点大样图, 楼梯详图 等共计41张图。
建筑专业该资料包含:施工设计说明,平面图,立面图,剖面图,门窗表,门窗大样图,卫生间大样图,节点大样图等共计24张图。
分享投稿时间:近几年11月。

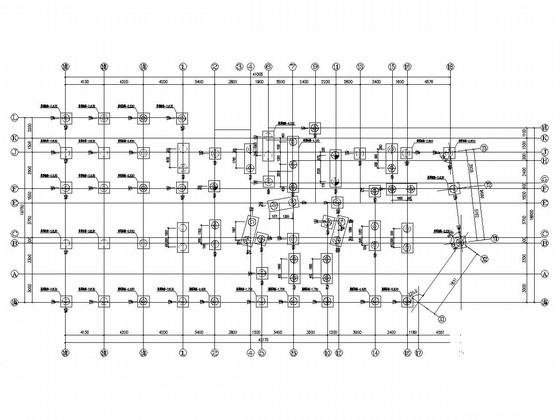

桩位平面布置图

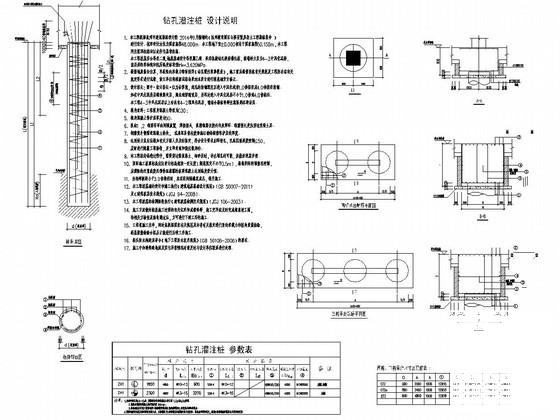

钻孔灌注桩 承台详图

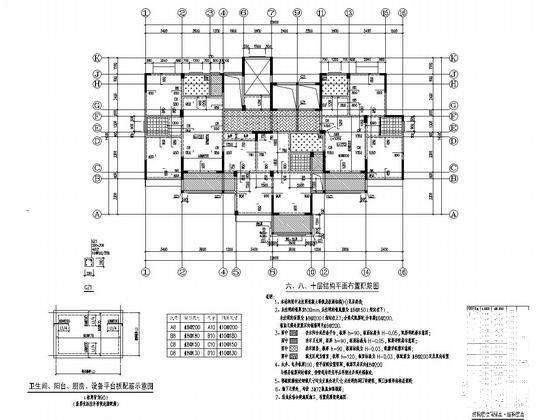

六、八、十层结构平面布置配筋图

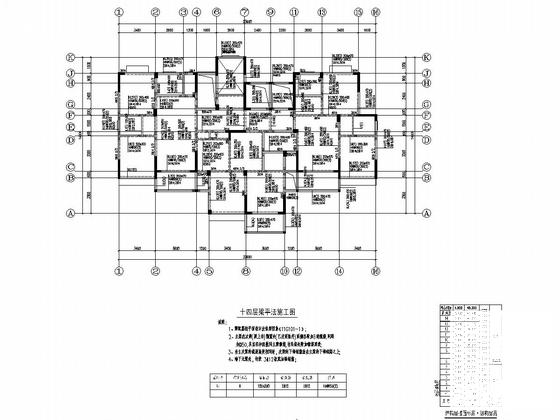

十四层梁平法施工图

节点大样图

四~十层平面图

节点图

-0.030~7.370竖向构件平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙结构建筑 - 1
    框架剪力墙结构建筑 - 1
  • 框架剪力墙结构建筑 - 2
    框架剪力墙结构建筑 - 2
  • 框架剪力墙结构建筑 - 3
    框架剪力墙结构建筑 - 3
  • 框架剪力墙结构建筑 - 4
    框架剪力墙结构建筑 - 4
  • 框架剪力墙结构建筑 - 5
    框架剪力墙结构建筑 - 5
  • 框架剪力墙结构建筑 - 6
    框架剪力墙结构建筑 - 6
  • 框架剪力墙结构建筑 - 7
    框架剪力墙结构建筑 - 7
  • 框架剪力墙结构建筑 - 8
    框架剪力墙结构建筑 - 8
以上是部分截图,请下载附件后查看完整高清内容
