27层框支剪力墙商住楼结构施工CAD图纸

附件详情

主要功能：负二层为小型车库，负一层为临街商业门面，一层为营业用房及单元入口大厅， 二~二十六层为住宅，二十七层为坡屋面及电梯机房层。
本建筑的长宽高：标准层的长为77.100m、宽为33.400m、高为82.950m。
结构类型：部分框支剪力墙结构。建筑层数：地上二十四层，地下二层各层层高：负二层层高7.80m，负一层层高5.850m，一层层高5.700m，二至二十六层层高3.00m，电梯机房层层高4.500m。主要结构跨度：该项目转换层以下纵向最大跨度8.700m，最小跨度5.125m；横向最大跨度8.400m，最小跨度4.000m。
该资料包含：
结构设计总说明
附属裙房基础 平面布置图

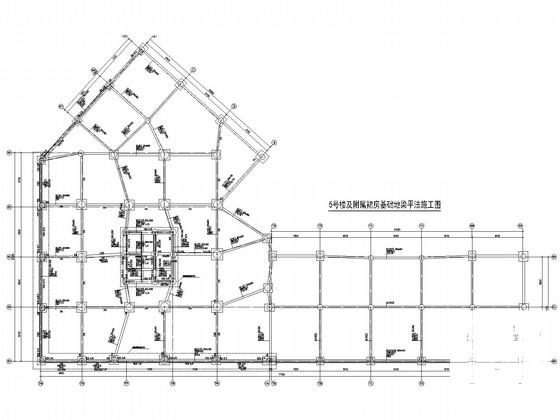

附属裙房基础地梁平法施工图

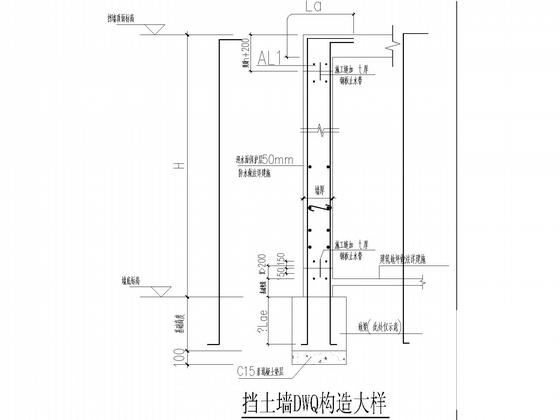

柱、墙平面布置及配筋图布置及配筋图
剪力墙柱表
附属裙房负一层结构平面布置与板配筋图
附属裙房负一层梁平法施工图
附属裙房一层结构平面布置与板配筋图
附属裙房一层梁平法施工图
附属裙房(转换层)二层结构平面布置与板配筋图

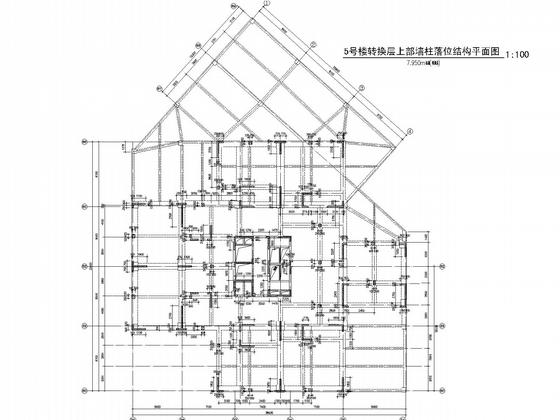

转换层上部墙柱落位结构平面图

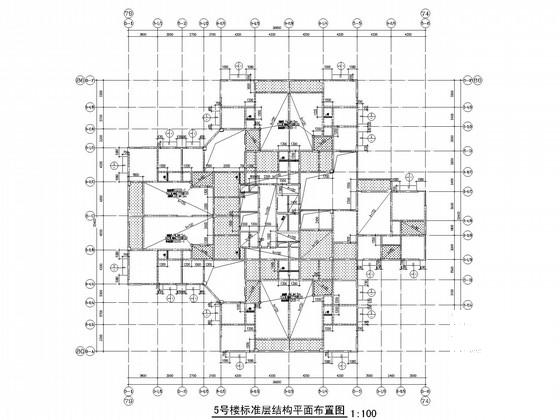

标准层结构平面布置图
标准层板配筋图
梁平法施工图
主屋面结构平面布置及板配筋图
屋面层梁平法施工图
坡屋面结构平面布置及板配筋图
坡屋面梁平法施工图
楼梯结构施工图
共37张图纸。
