4层别墅结构设计CAD施工图纸(地下1层)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:7张
  • 设计年代:近代

附件详情

该资料包含: 结构设计说明 ,基础梁平法配筋图,结构布置图, 楼梯详图 ,板平面布置图,基础平面布置图,框架柱 平面布置图
共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

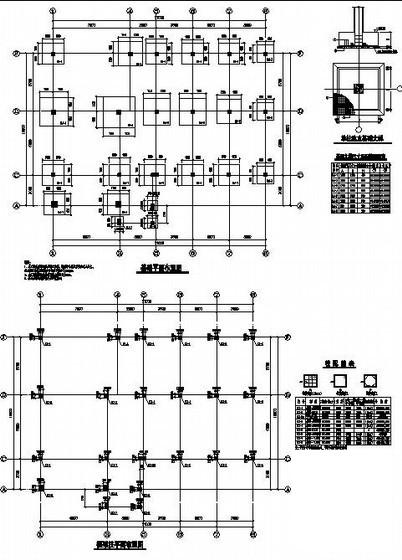

  • 别墅结构施工图 - 1
    别墅结构施工图 - 1

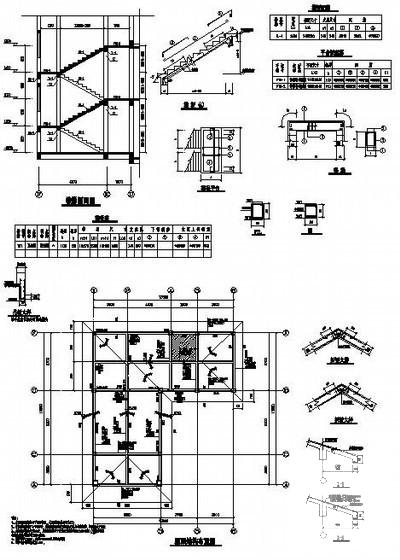

  • 别墅结构施工图 - 2
    别墅结构施工图 - 2

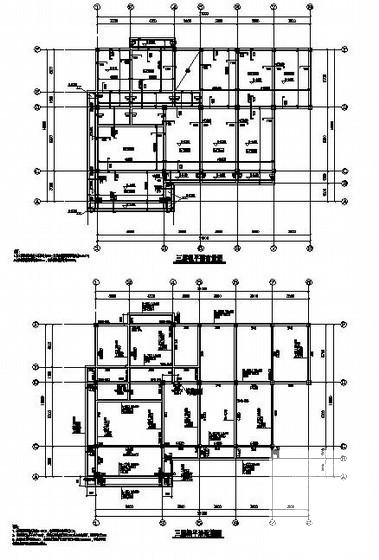

  • 别墅结构施工图 - 3
    别墅结构施工图 - 3

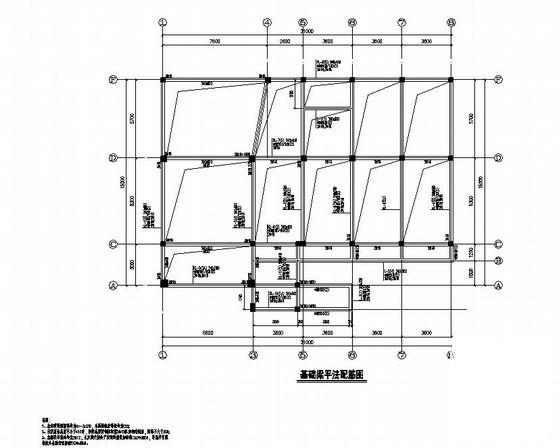

  • 别墅结构施工图 - 4
    别墅结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
