3层联排别墅建筑施工CAD图纸(地下层)

  • 别墅设计类别:联排别墅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:7张
  • 建筑高度:10.1m
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 设计效果图:无

附件详情

单栋开间x进深:6.6x16.8米

资料包含:各层平面图、立面图、剖面图、门窗表、门窗大样、楼梯大样、 节点详图

图5

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

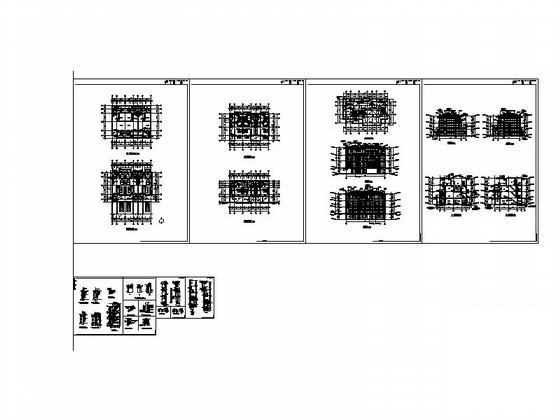

  • 别墅建筑施工图纸 - 1
    别墅建筑施工图纸 - 1

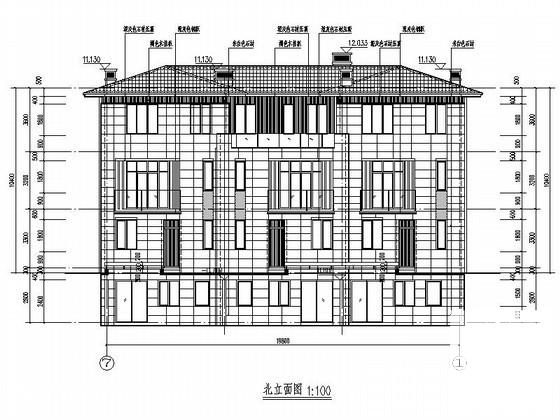

  • 别墅建筑施工图纸 - 2
    别墅建筑施工图纸 - 2

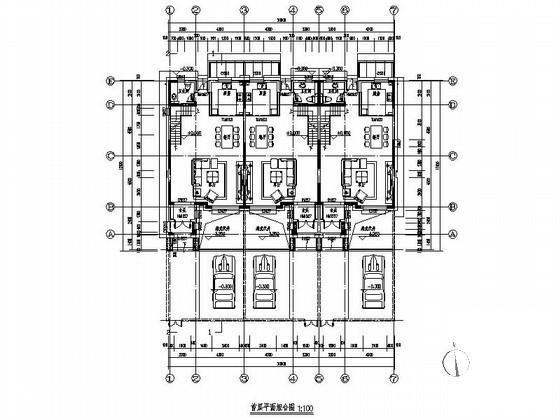

  • 别墅建筑施工图纸 - 3
    别墅建筑施工图纸 - 3

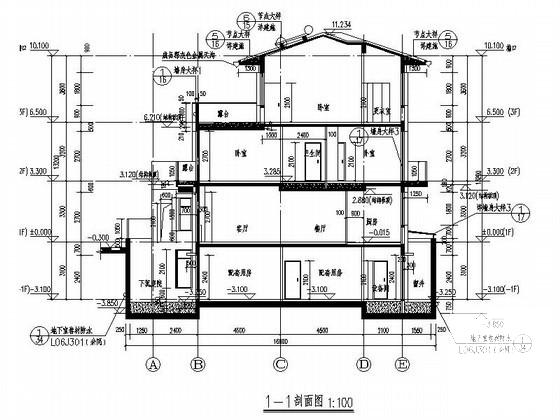

  • 别墅建筑施工图纸 - 4
    别墅建筑施工图纸 - 4

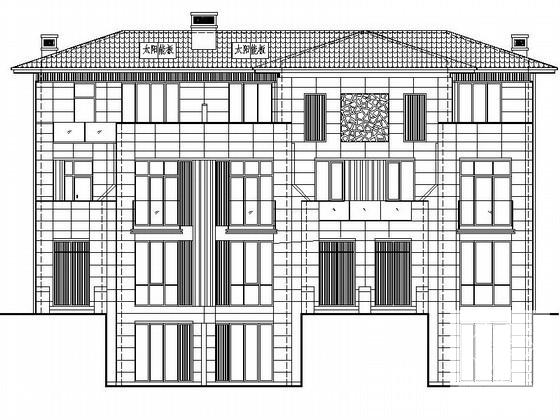

  • 别墅建筑施工图纸 - 5
    别墅建筑施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
