3层别墅建筑电气施工CAD图纸(地下1层)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 防雷等级:第三类
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统

附件详情

  • 一、 配电箱系统
  • 二、可视对讲系统图
  • 三、照明动力平面图
  • 四、 防雷接地 平面图

附件详情

本稿件是某三层别墅建筑电气施工图纸, 电气设计 包含配电系统设计、照明灯具布置、插座动力系统设计、可视对讲系统设计、防雷接地系统设计等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

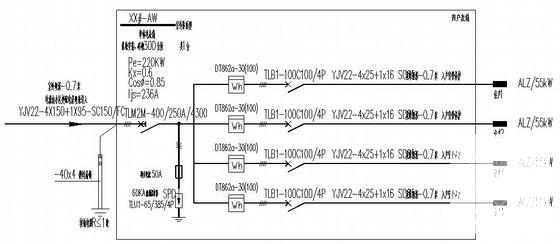

  • 别墅电气施工图纸 - 1
    别墅电气施工图纸 - 1

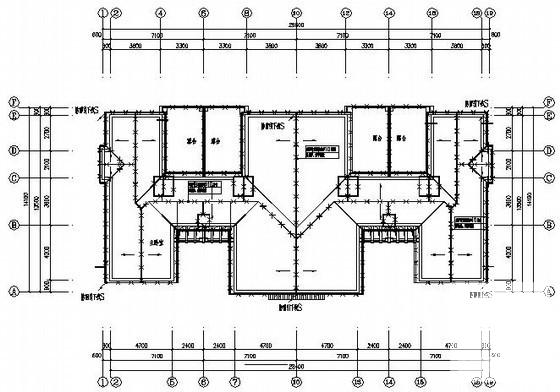

  • 别墅电气施工图纸 - 2
    别墅电气施工图纸 - 2

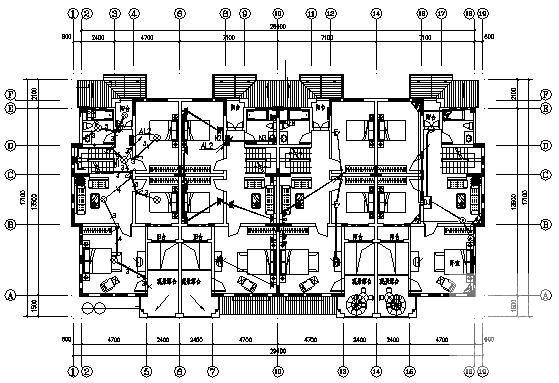

  • 别墅电气施工图纸 - 3
    别墅电气施工图纸 - 3

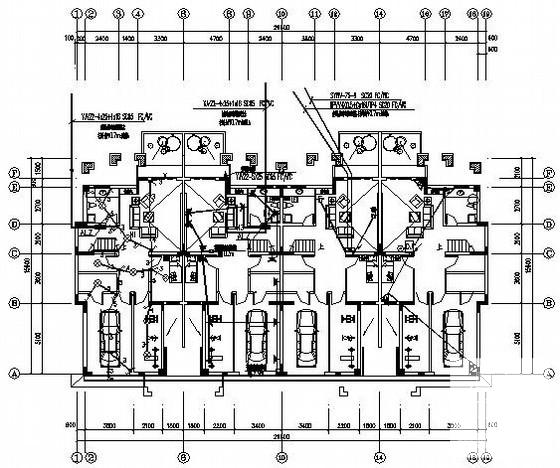

  • 别墅电气施工图纸 - 4
    别墅电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
