39层超高层办公楼结构施工CAD图纸

• 建筑类别：办公

• 建筑高度类型：超高层建筑

• 建筑地上层数：39层

• 建筑地下层数：3层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢筋混凝土结构,钢结构

• 钢筋混凝土结构：框架核心筒

• 钢结构：轻钢结构

• 基础形式 ：筏形基础,桩基础

• 结构安全等级：二级

• 地基基础设计等级：甲级

• 抗震设防烈度：7度抗震

• 风压：0.45kN/平方米

• 雪压：0.40kN/平方米

• 地下室功能：车库,商业

• 参考图纸：70张

• 设计年代：近代

附件详情

该项目是常州超高层办公楼，框架核心筒结构，地上39层，地下三层，采用桩筏基础，抗震设防烈度为7度，场地为Ⅲ类，基础设计等级为甲级，上部嵌固部位地下一层顶板。
包括：结构设计总说明（用于地下室顶板以上），柱及剪力墙平法施工图，剪力墙柱表，钢斜撑立面模板图，钢结构部分设计及施工说明，连梁配筋表及暗撑大样，楼板模板图，现浇板配筋图，X、Y向梁平法施工图，构架结构平面图，楼梯详图等共计70张图。
分享投稿时间：近几年11月。

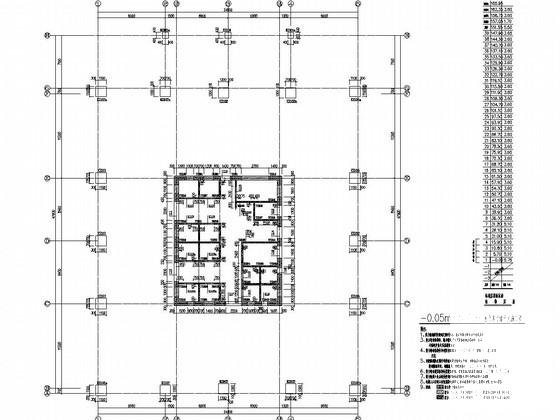

-0.05m~5.70m柱及剪力墙平法施工图

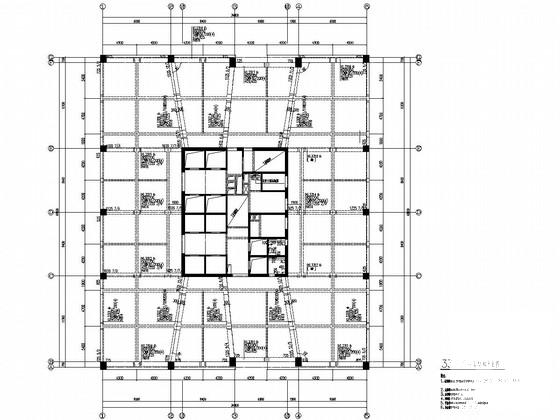

33~39层结构平面图

8层X向梁平法施工图

9层Y向梁平法施工图

钢斜撑立面模板图

框架柱配筋表五~八

楼梯图

24层现浇板配筋图
