11层剪力墙结构青年公寓结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目建设地点为洛阳,其主要功能为:青年公寓,主楼区域建筑长 91.320米、宽 14.700米、高 31.90米;主楼地下1层,层高2.70米;地上11层,一层高3.60米,二层及以上层高2.90m。建筑设计结构形式:主楼剪力墙结构,筏板基础,抗震设防烈度为7度。

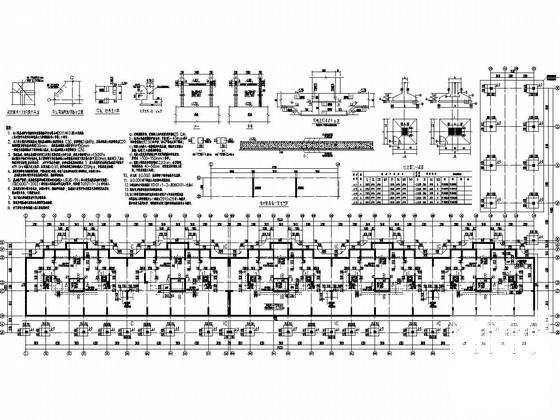

该资料包含:结构设计总说明,筏板平面布置及详图,墙、柱平面布置及详图,梁、板配筋图,屋面以上结构构件详图, 楼梯详图 等共计14张图。
分享投稿时间:近几年2月。

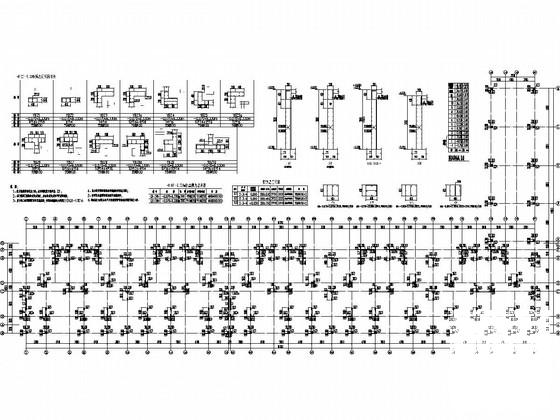

-0.07~9.330m标高墙、柱 平面布置图

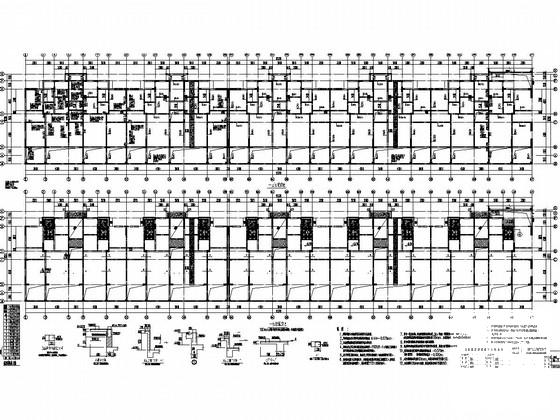

一层梁板图

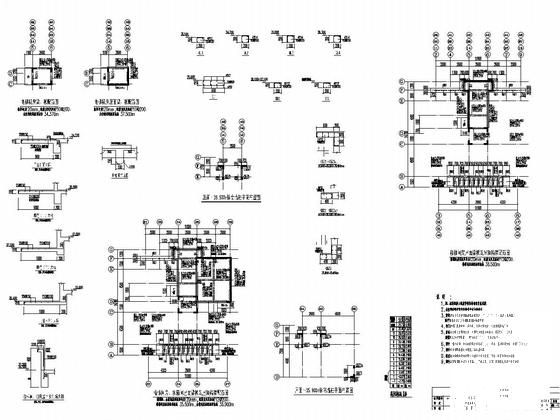

屋面以上构件详图

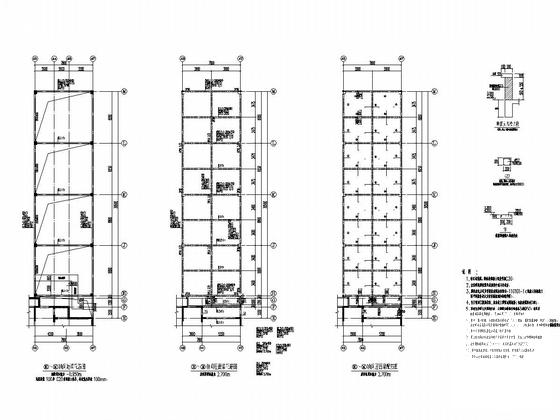

轴间梁图

五~十一层板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构公寓 - 1
    剪力墙结构公寓 - 1
  • 剪力墙结构公寓 - 2
    剪力墙结构公寓 - 2
  • 剪力墙结构公寓 - 3
    剪力墙结构公寓 - 3
  • 剪力墙结构公寓 - 4
    剪力墙结构公寓 - 4
  • 剪力墙结构公寓 - 5
    剪力墙结构公寓 - 5
  • 剪力墙结构公寓 - 6
    剪力墙结构公寓 - 6
以上是部分截图,请下载附件后查看完整高清内容
