双栋地上27层剪力墙结构公寓楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:44张
  • 设计年代:近代

附件详情

本项目为黑龙江某普通的公寓楼,地上27层,地下一层,建筑设计结构形式为剪力墙结构,基础为桩基础,6度设防。
该资料包含:板配筋图、结构平面布置图、梁配筋图、地垄墙砌筑示意及设备基础 平面布置图 、框架柱、剪力墙平面布置及配筋图、暗柱详图、楼梯配筋图、人防通道楼梯结构图等共44张图纸。

地下一层顶板配筋图

地下一层顶结构平面布置与梁配筋图

四层顶板配筋图

六层顶结构平面布置图与梁配筋图

六层顶板配筋图

A B公寓屋面结构平面布置图与梁板配筋图

五层顶夹层地垄墙砌筑示意及设备基础平面布置图

2#,3#,9#~12#楼梯配筋图

四层顶结构平面布置图与梁配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

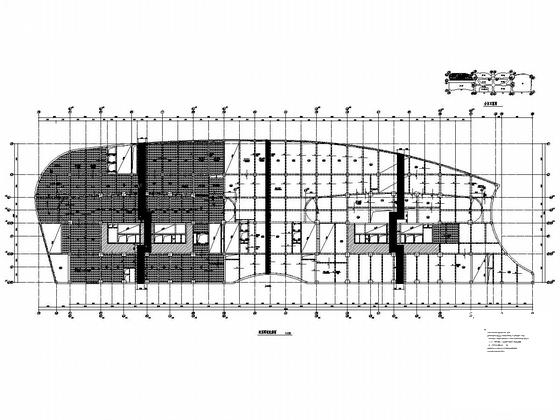

  • 剪力墙结构公寓 - 1
    剪力墙结构公寓 - 1

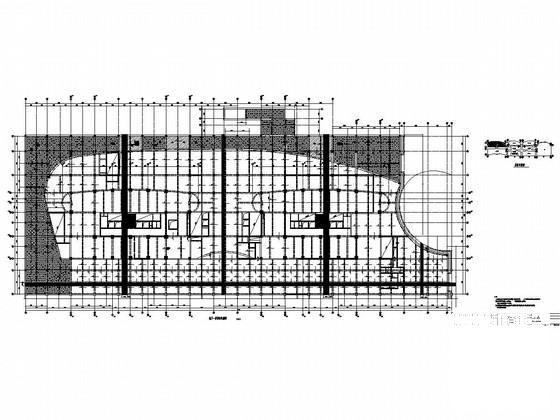

  • 剪力墙结构公寓 - 2
    剪力墙结构公寓 - 2

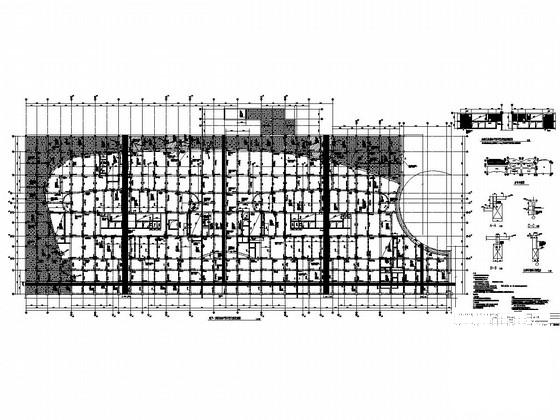

  • 剪力墙结构公寓 - 3
    剪力墙结构公寓 - 3

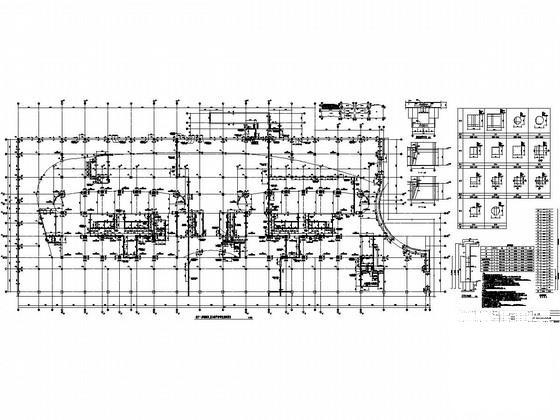

  • 剪力墙结构公寓 - 4
    剪力墙结构公寓 - 4

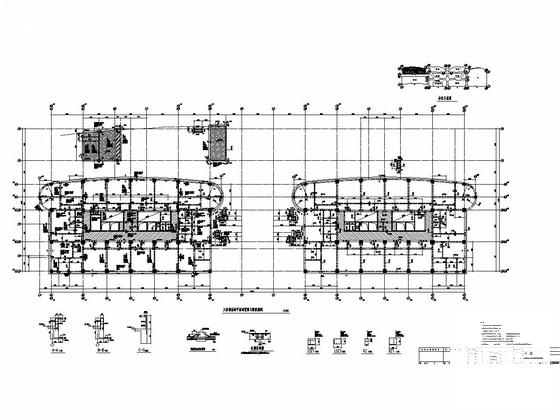

  • 剪力墙结构公寓 - 5
    剪力墙结构公寓 - 5
  • 剪力墙结构公寓 - 6
    剪力墙结构公寓 - 6
  • 剪力墙结构公寓 - 7
    剪力墙结构公寓 - 7
  • 剪力墙结构公寓 - 8
    剪力墙结构公寓 - 8
以上是部分截图,请下载附件后查看完整高清内容
