框架结构选煤厂主厂房结构施工CAD图纸

附件详情

该项目是陕西某选煤厂主厂房项目，建筑设计结构形式为钢筋混凝土框架结构，基础采用钢筋混凝土灌注桩，屋盖采用钢网架。抗震设防烈度为6度，基础设计等级为丙级。

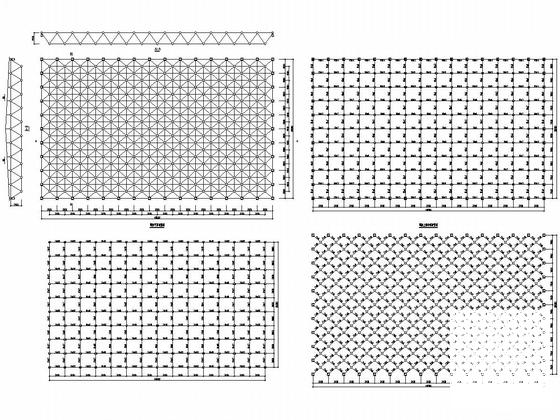

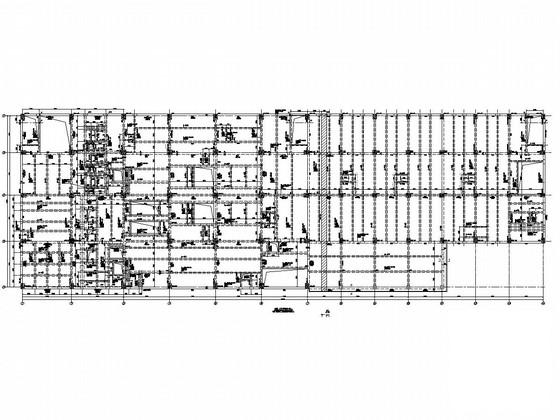

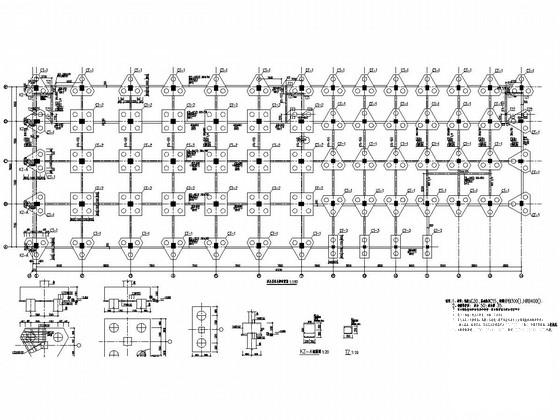

结构专业该资料包含： 结构设计说明 ，钢网架 结构设计说明 ，桩基施工图，承台及承台梁布置图，柱图，梁板配筋图，杆件、螺栓球布置图，螺栓球节点及材料表，屋面檩条布置图等共计19张图。

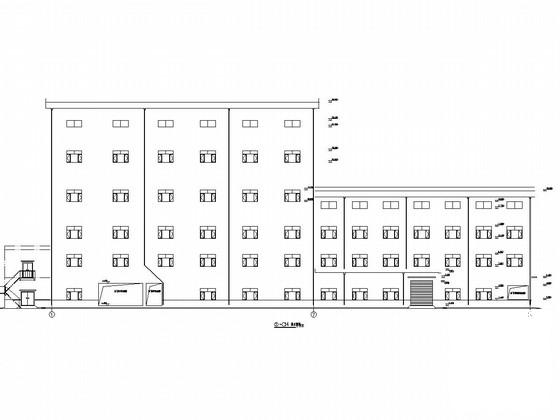

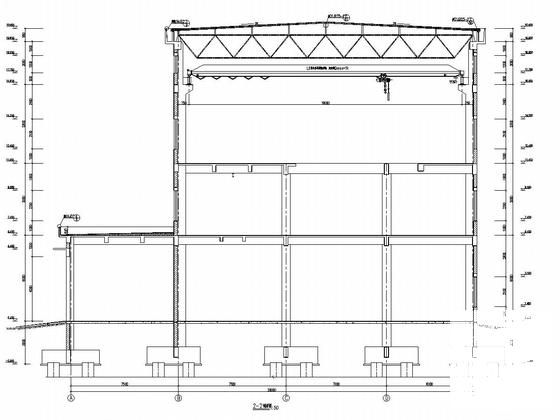

建筑专业图纸：建筑设计说明，平面图，立面图，剖面图，管道预埋件布置图，楼梯图等共计25张图。
分享投稿时间：近几年3月。
