28层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该项目是安徽安置房项目,地上28层,剪力墙结构,地下2层车库,长、宽、高:33m、20m、81.5m,CFG复合地基,平板式筏板基础,基础设计等级为乙级,抗震设防烈度为7度。
该资料包含:结构设计总说明,基础结构平面图,CFG桩位布置图,柱平法施工图,剪力墙及柱平法施工图,墙柱配筋图表,奇数、偶数层梁平法配筋图,结构平面图,墙身配筋图,坡道结构详图,楼梯图等共计23张图。
分享投稿时间:近几年10月。

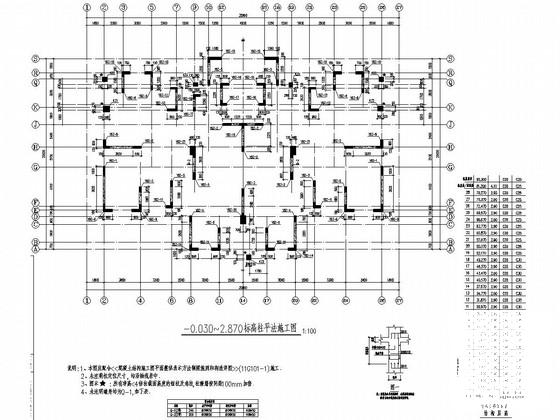

-0.030~2.870标高柱平法施工图

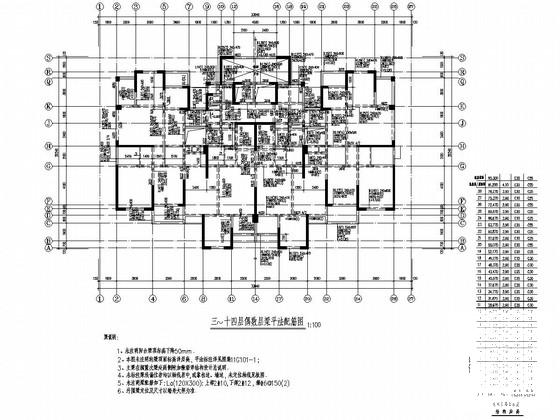

三~十四层偶数层梁平法配筋图

墙身配筋图

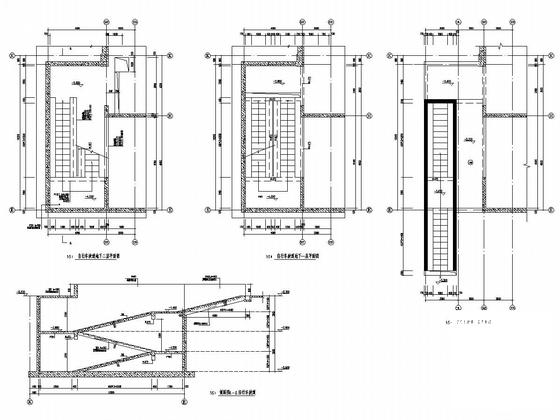

坡道详图

二十八层结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅楼 - 1
    剪力墙结构住宅楼 - 1
  • 剪力墙结构住宅楼 - 2
    剪力墙结构住宅楼 - 2
  • 剪力墙结构住宅楼 - 3
    剪力墙结构住宅楼 - 3
  • 剪力墙结构住宅楼 - 4
    剪力墙结构住宅楼 - 4
  • 剪力墙结构住宅楼 - 5
    剪力墙结构住宅楼 - 5
  • 剪力墙结构住宅楼 - 6
    剪力墙结构住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
