3300平米地下1层全埋式车库结构施工CAD图纸

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目为地下一层车库,采用框架结构,钢筋混凝土独立基础,棚模密肋楼盖。采用前进式垂直停车,设计小型车、微型车停车位88个,设一个双车道车辆出入口。
车库建筑面积为3386平方米,抗震设防烈度为7度。

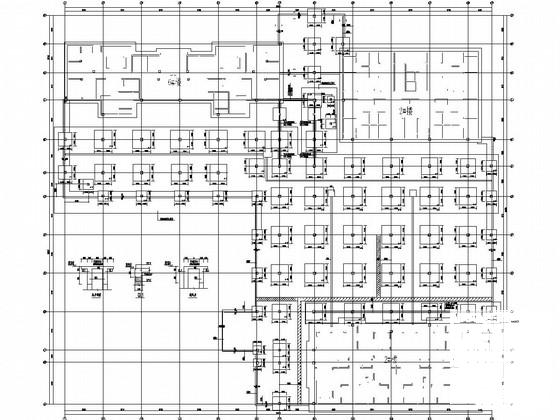

结构专业该资料包含: 结构设计说明 ,基础 平面布置图 ,基础详图,柱平法施工图,BDF空心楼盖设计总说明,车库顶板暗梁平法图、箱体模板图、柱帽平面图,肋梁平法配筋图, 楼梯详图 ,9张图。
建筑专业该资料包含:建筑设计说明,平立剖面图,楼梯图详图等共计7张图。
总计16张图。

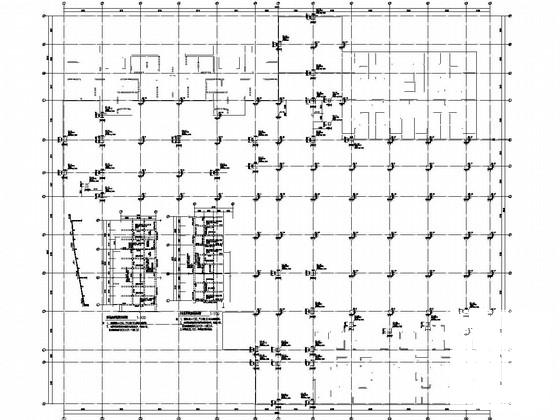

柱布置图

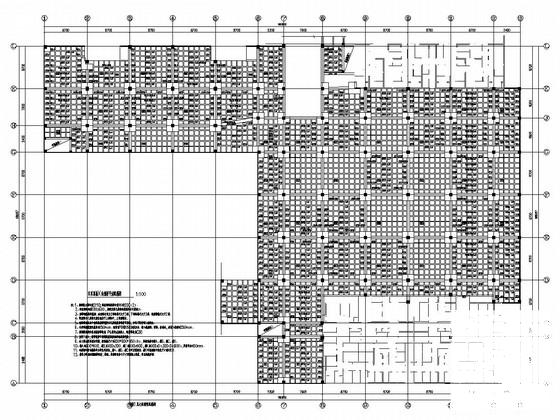

板配筋图

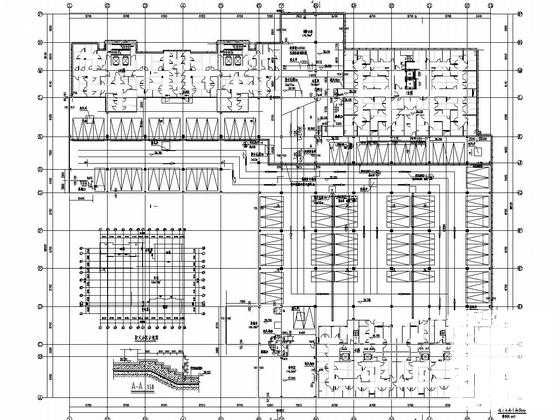

平面图

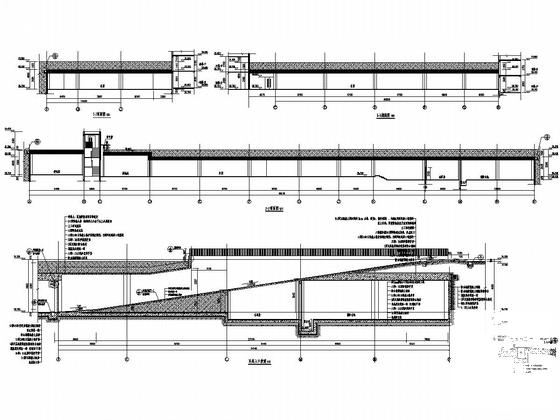

入口坡道图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库结构图纸 - 1
    地下车库结构图纸 - 1
  • 地下车库结构图纸 - 2
    地下车库结构图纸 - 2
  • 地下车库结构图纸 - 3
    地下车库结构图纸 - 3
  • 地下车库结构图纸 - 4
    地下车库结构图纸 - 4
  • 地下车库结构图纸 - 5
    地下车库结构图纸 - 5
  • 地下车库结构图纸 - 6
    地下车库结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
