轮辐式张弦梁结构国际广场钢屋盖结构施工CAD大样图

附件详情

该项目为国际广场钢屋盖部分，钢屋盖为轮辐式张弦梁结构，通过支承钢结构支承于下部混凝土柱上。屋盖结构的水平投影为椭圆，长轴41m、短轴34m.屋盖结构共布置了16榀张弦梁，各榀张弦梁绕水平投影中心呈放射状布置，中央设置刚性环连接各张弦梁。支承钢结构由梁柱及桁架组成。通过钢管构件连接桁架与幕墙部分的钢柱。
7箱型钢柱用于支承玻璃幕墙之用。钢柱在一，二，三，四及顶层位置设置联系的箱型钢梁，保证其良好的整体性。

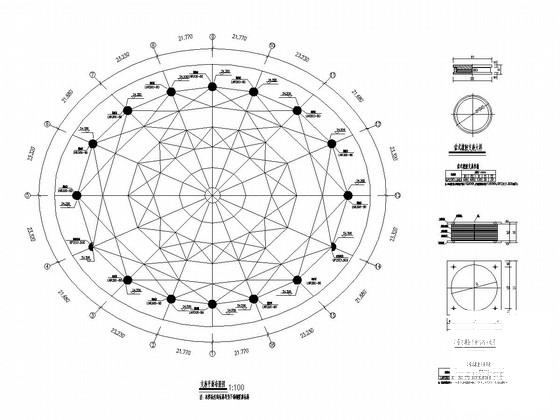

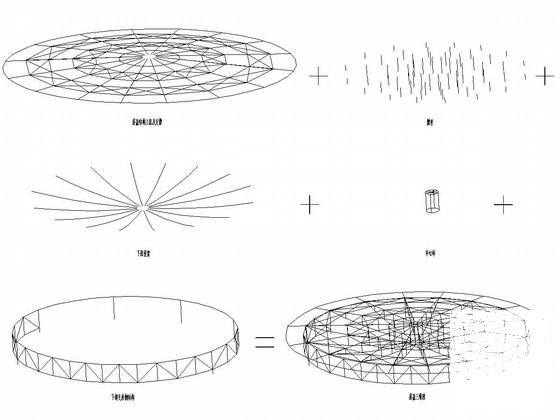

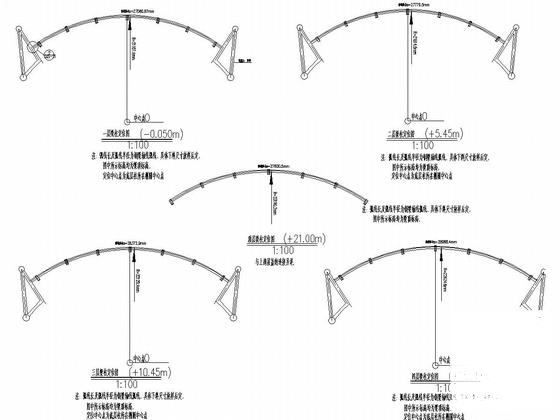

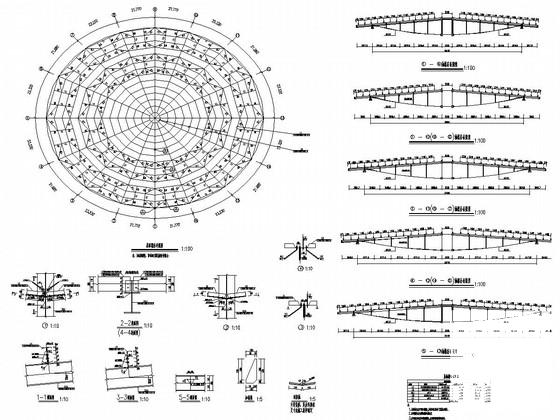

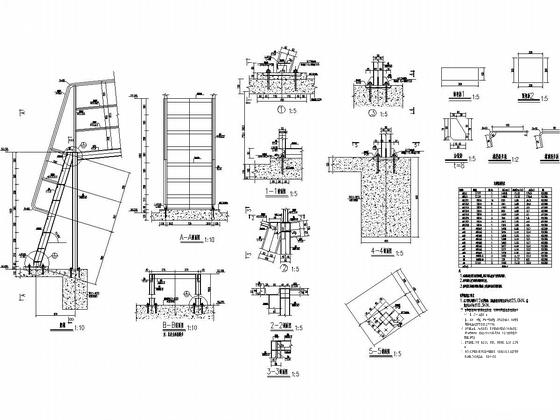

该资料包含：钢屋盖施工说明，钢屋盖三维图，上弦 平面布置图 及剖面图，各轴线剖面图，支撑系统布置图，拉索布置图，支座布置图，支座底板定位图，支撑节点，张弦梁撑杆节点大样，玻璃幕墙支承钢结构施工说明，梁柱系统三维视图，钢屋盖爬梯大样，钢屋盖马道剖面图及大样图等共计26张图。
