双跨双坡单层门式刚架结构CAD大样图

附件详情

青岛某双跨双坡单层门式刚架结构图
该资料为:某双跨双坡单层门式刚架结构图
该项目为单层钢结构门式刚架厂房,双跨双坡48米,柱距为7.5m。内设额定起重量为20吨、工作级别为A5的吊车共两台。布置为一跨一台.屋面采用XZ型连续檩条 ,墙面采用 C型简支檩条,基础采用独立基础。
基本风压:0.60KN/平方米
抗震设防烈度:6度
该资料包含:
建筑设计说明、平面图、立面图、剖面图、屋面排水示意图、结构设计总说明、基础平面布置图、基础大样图、厂房地面结构图、刚架图、吊车梁 平面布置图 、屋面结构布置图、檩条布置图、檩条、拉条、撑杆布置图、 节点详图 共18张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

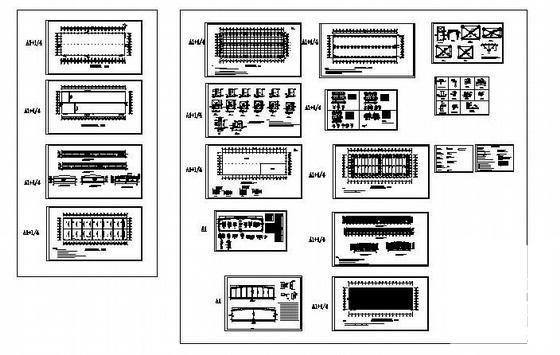

  • 双跨双坡门式刚架 - 1
    双跨双坡门式刚架 - 1

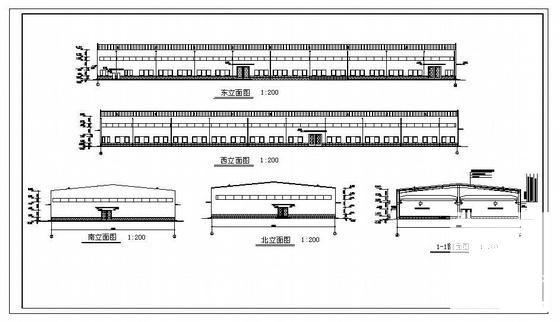

  • 双跨双坡门式刚架 - 2
    双跨双坡门式刚架 - 2

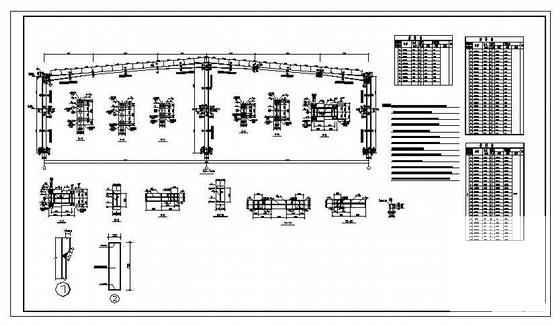

  • 双跨双坡门式刚架 - 3
    双跨双坡门式刚架 - 3
  • 双跨双坡门式刚架 - 4
    双跨双坡门式刚架 - 4
以上是部分截图,请下载附件后查看完整高清内容
