5层框架结构男生宿舍楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:35张
  • 设计年代:近代

附件详情

该项目为广东某男生宿舍楼,地上五层,建筑设计结构形式为框架结构,基础采用静压预制桩,7度设防。
该资料包含: 结构设计说明 、桩基础定位平面图、柱定位平面图、梁配筋平面图、板配筋平面图、等共35张图纸。

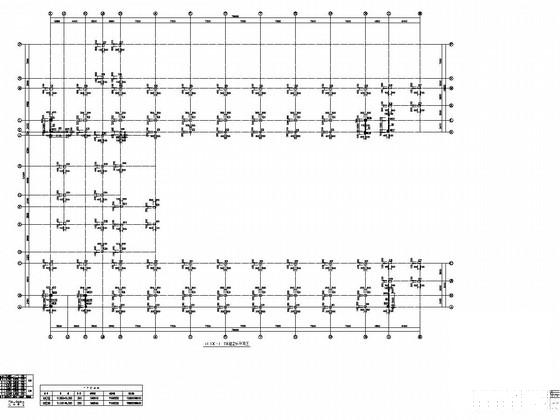

11.100~14.700柱定位平面图

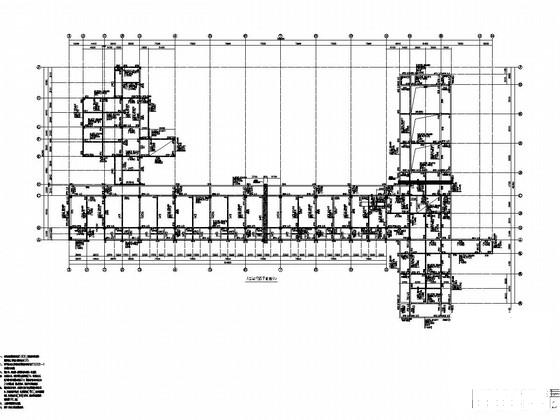

2层梁配筋平面图

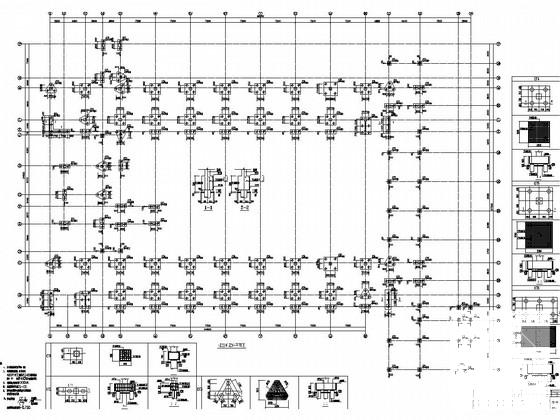

基础梁配筋平面图

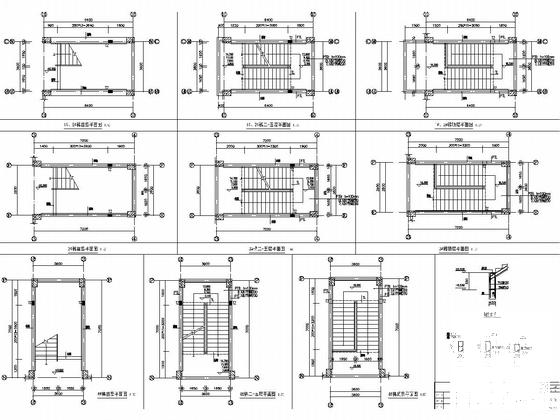

楼梯平面图

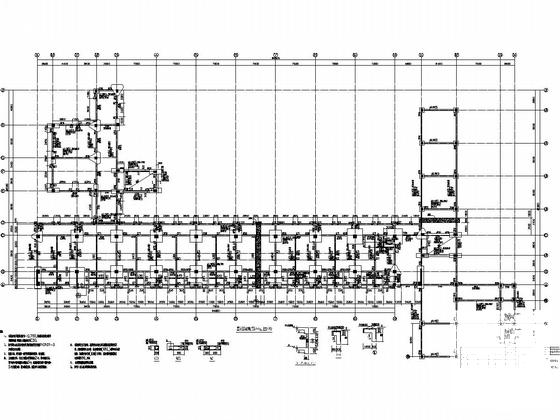

2层板配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 宿舍楼结构设计 - 1
    宿舍楼结构设计 - 1
  • 宿舍楼结构设计 - 2
    宿舍楼结构设计 - 2
  • 宿舍楼结构设计 - 3
    宿舍楼结构设计 - 3
  • 宿舍楼结构设计 - 4
    宿舍楼结构设计 - 4
  • 宿舍楼结构设计 - 5
    宿舍楼结构设计 - 5
  • 宿舍楼结构设计 - 6
    宿舍楼结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
