3层框架结构小学宿舍楼结构设计施工CAD大样图

附件详情

该项目是绵阳市小学宿舍楼项目，地上3层，局部4层，总建筑面积∶1643平方米，建筑高度：15.75蜜，建筑设计结构形式为框架结构，基础形式采用柱下独立柱基础。地基基础的设计等级为乙级。抗震设防烈度为8度。

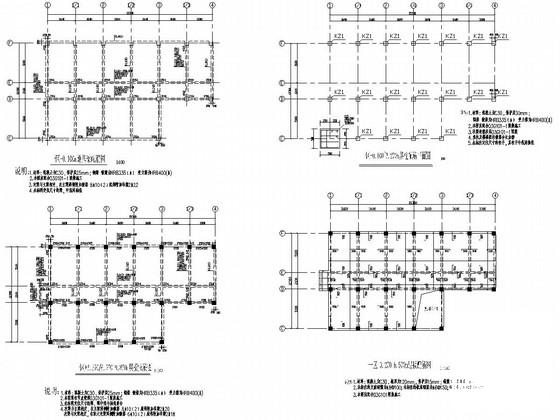

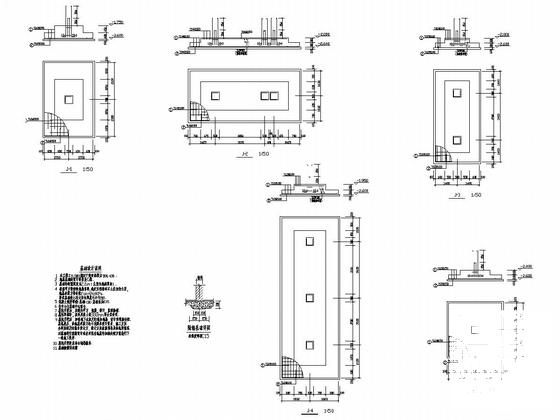

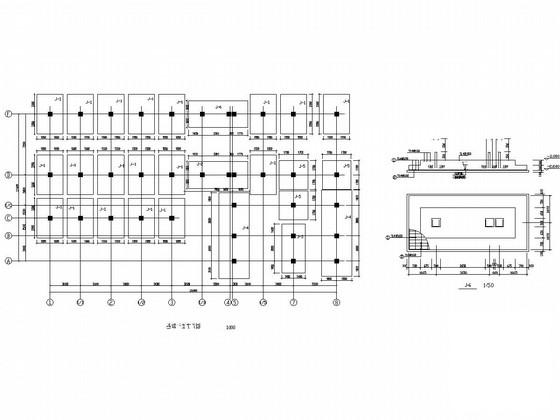

结构专业该资料包含：结构设计总说明，基础 平面布置图 ，基础详图，柱配筋平面图，地基梁配筋图，梁配筋图，板配筋图，楼梯图，共计7张图。

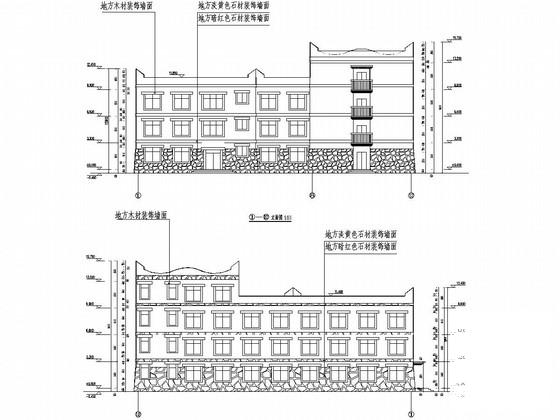

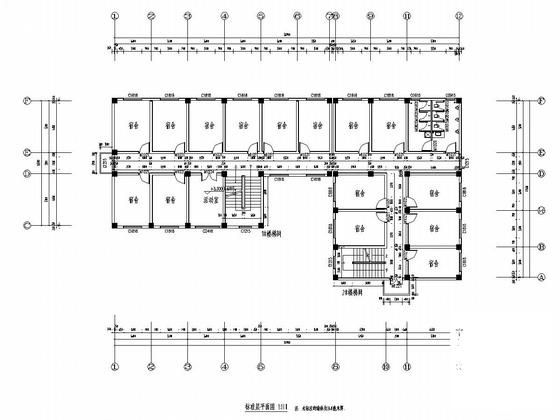

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，楼梯踏步大样，屋面女儿墙大样，卫生间大样图等共计9张图。
分享投稿时间：近几年。
