县13017.9平米9层人民武装部综合楼空调CAD施工图纸
- 设计说明：有
- 建筑类别：办公,其他
- 建筑高度类型：高层建筑
- 建筑设计面积：13017.9平方米
- 地上层数：9层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,其它
- 冷热源：电动压缩式冷水机组
- 水系统：双管制,异程式
- 节点大样：风机盘管
附件详情
该项目为某县人民武装部综合楼办公楼，建筑面积13017.9m2，地上9层.地下1层。空调系统采用风冷模块作为冷热源，风冷模块的制冷剂为R22，该项目共分三个空调系统。该项目空调冷冻水系统为双管制异程式。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

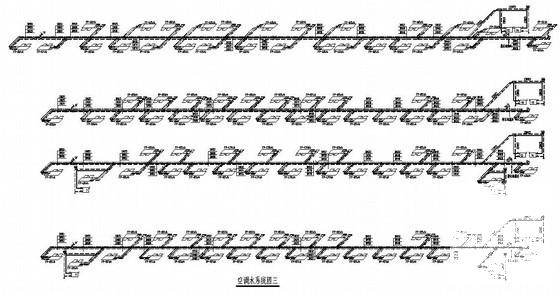

综合楼施工图 - 1 -

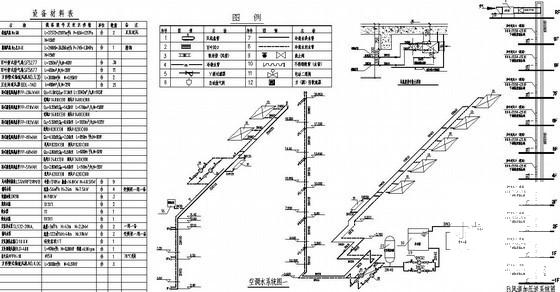

综合楼施工图 - 2 -

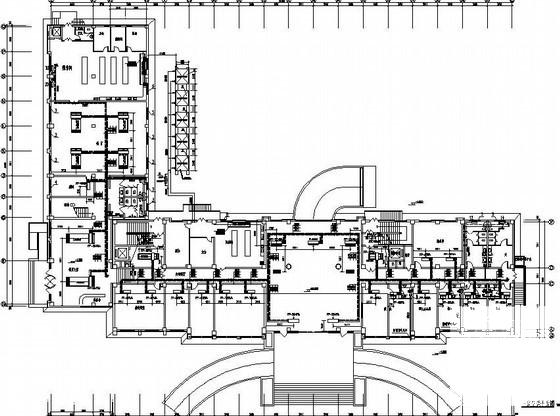

综合楼施工图 - 3 -

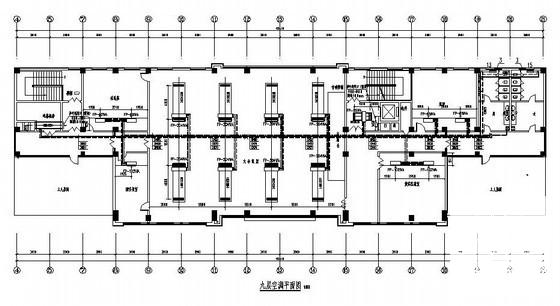

综合楼施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：2.39 MB
- 收藏次数：0
-
文件名称：
附件-995857778858089588608.rar
