一份高层实验综合楼给排水CAD施工图纸（空调排水、）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,科研
• 建筑地上层数：8层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,高位水箱供水,无负压供水
• 供水分区：无
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 雨水重现期：5年
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,水泵,泵房,厨房,卫生间
• 项目所在地：广西

附件详情

• 给排水、消防设计总说明与图例
• 半地下层消防、给排水平面图
• 消防、给排水平面图
• 屋顶层消防、给排水平面图
• 水泵房给排水大样
• 地下室消防水池检修人孔大样
• 屋顶消防水箱大样
• 七氟丙烷气体灭火系统设计说明及主要设备材料表
• 生活给水系统原理图
• 消防系统 原理图
• 排水系统原理图
• 卫生间给排水大样图
• 给排水主要设备材料表

附件详情

该项目位于广西，为二类高层实验综合楼（共8层），半地下室设备用房。由于该项目所在位置为市政给水管网末端，市政水压比较低，地上部分生活给水全部加压供水，由设在半地下室的无负压供水设备加压供水设计范围：
该资料范围包括红线以内的生活给水系统、生活污水系统、雨水系统、消火栓系
统、自动喷水灭火系统，气体灭火系统，灭火器设置。
，共23张图。

地下室水池、水泵房基础平面图

屋面层消防、给排水平面图

雨水及空调排水系统原理

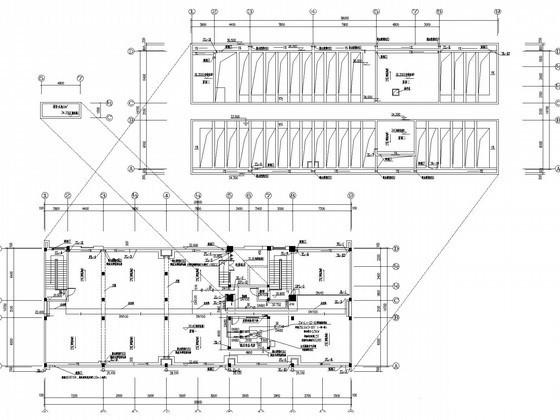

第 1 张图

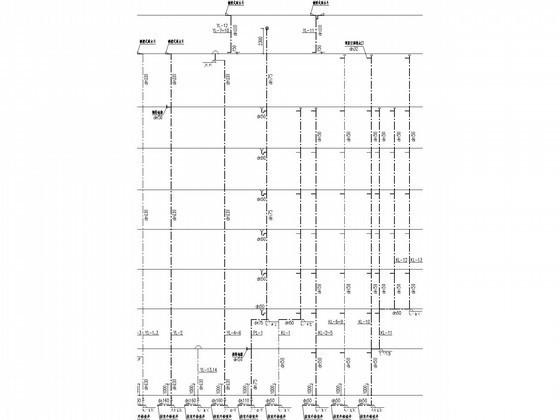

第 2 张图

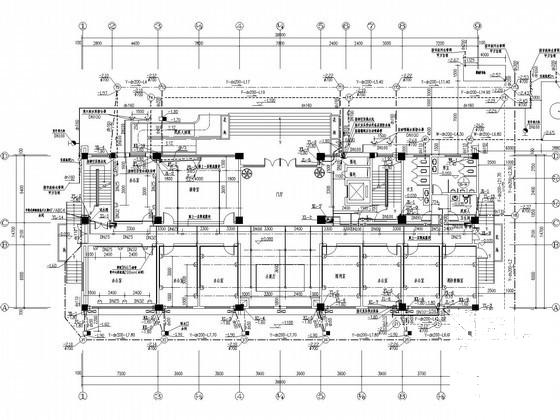

第 3 张图

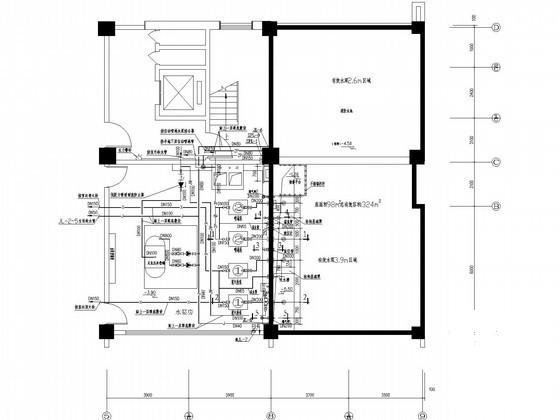

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
