地上2层框架结构租赁房结构设计施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目为山东某租赁房,为地上二层,工程为框架结构,基础形式采用独立基础,整体抗浮满足要求,6度设防。

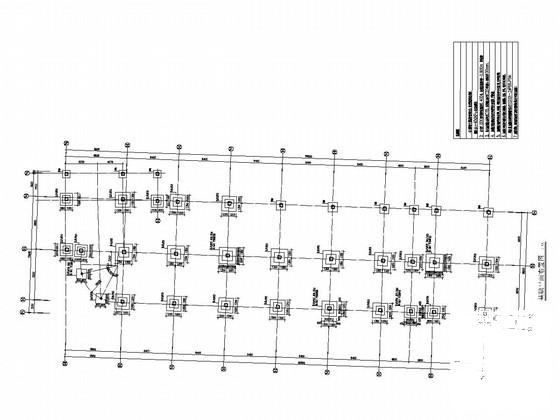

该资料包含:基础 平面布置图 、梁板配筋图、柱定位图、楼梯结构图、墙身大样图等共11张图纸。

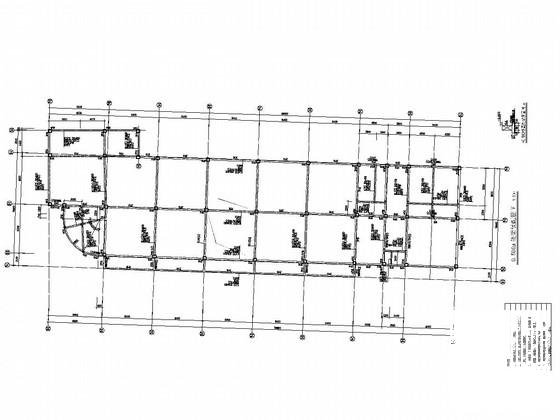

-0.500m处梁板配筋图

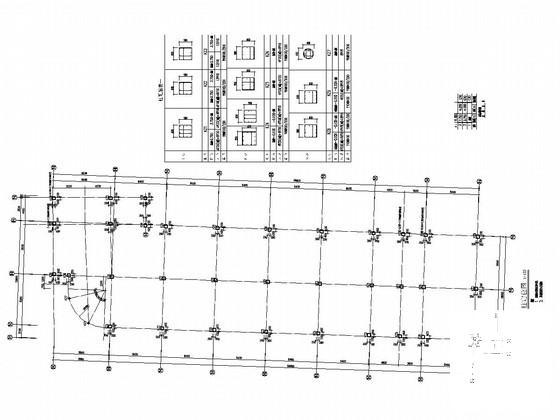

柱定位图

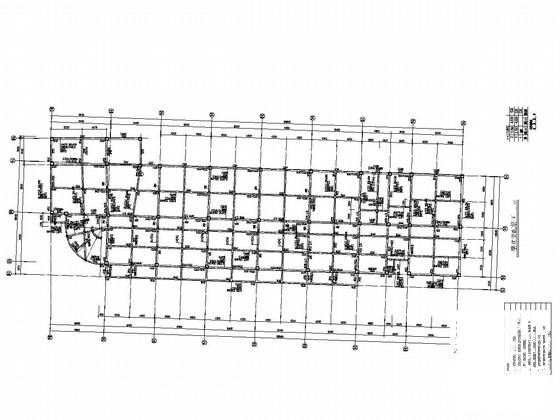

一层顶梁配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构房 - 1
    框架结构房 - 1
  • 框架结构房 - 2
    框架结构房 - 2
  • 框架结构房 - 3
    框架结构房 - 3
  • 框架结构房 - 4
    框架结构房 - 4
以上是部分截图,请下载附件后查看完整高清内容
