23074平米7层研究院科技综合楼人防系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:23073.9平方米
  • 地上层数:7层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:人防
  • 项目所在地:北京

附件详情

一、项目概要:

该项目为北京市一科学研究院科技综合楼,总建筑面积: 23073.9平方米(其中地上:18948.6平方米 地下:4125.3平方米);建筑层数: 地下1层,地上7层,建筑高度: 32.15米。图纸内容包含设计施工说明,主要设备材料表及图例,主、次要口部详图,防爆波电缆井详图 、风井详图,人防封堵详图,地下一层战时平面图,一层平面图,剖面图,地下一层平时平面图等...

二、人防等级: 人防工程类别为甲类,核武器抗力级别5级,常规武器抗力级别5级,防化等级为丙级,防水等级为二级,(变配电防水等级为一级)。

三、人防设施: 该项目地下室设置核5级人防地下室,平时作为汽车库和办公使用,战时作为二等人员掩蔽所,人防部分建筑面积3782.5平方米。

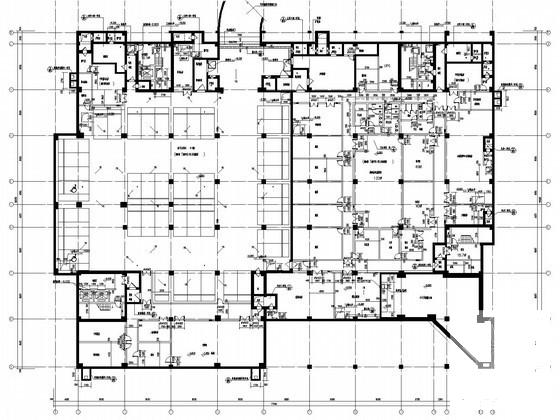

地下一层平时平面图

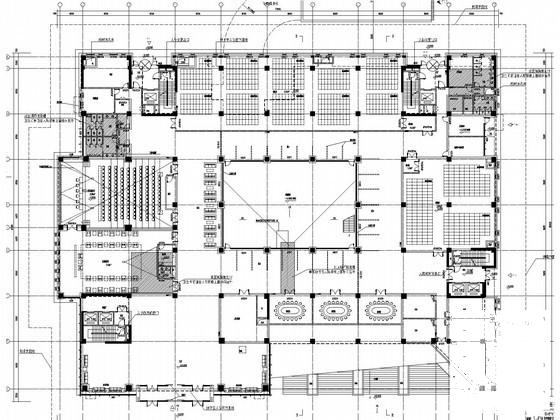

一层平面图

剖面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 科技综合楼 - 1
    科技综合楼 - 1
  • 科技综合楼 - 2
    科技综合楼 - 2
  • 科技综合楼 - 3
    科技综合楼 - 3
以上是部分截图,请下载附件后查看完整高清内容
