多层科技服务综合楼空调通风及防排烟系统_CAD

一、项目概要：

本项目位于安徽省，是一个多层科技服务综合楼建筑，地上5层，地下1层，总建筑面积13560平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调通风系统布置图，排烟系统图，剖面图等...

二、空调系统：

1.冷热源：采用采用变制冷剂流量多联分体式空调机组...

2.风系统：采用多联机空调系统，分体立柜式或壁挂式空调...

3.水系统：...

三、 通风防排烟 系统：

通风系统：水泵房、变配电所设置机械通风系统。进风通过竖井从室外取风，排风也通过竖井出地面排放。卫生间设置机械排风系统，排风经竖井出屋面或通过外百叶排放。洗衣房设置独立的机械排风系统，排风通过外百叶排放。会议室、学术报告厅等设置机械排风系统，维持系统压力平衡。排风通过外百叶排放。地下车库通风采用自然通风方式，由建筑专业设置通风窗井...

防排烟系统：
该项目的疏散楼梯间均可以满足自然通风条件（包括地上楼梯间和通往地下的楼梯间）均按《建筑设计防火规范》（GB50016-近代）中封闭楼梯间的要求设置自然排烟窗，采用自然通风的防烟方式。该项目的疏散楼梯间均可以满足自然通风条件（包括地上楼梯间和通往地下的楼梯间）均按《 建筑设计防火 规范》（GB50016-近代）中封闭楼梯间的要求设置自然排烟窗，采用自然通风的防烟方式...

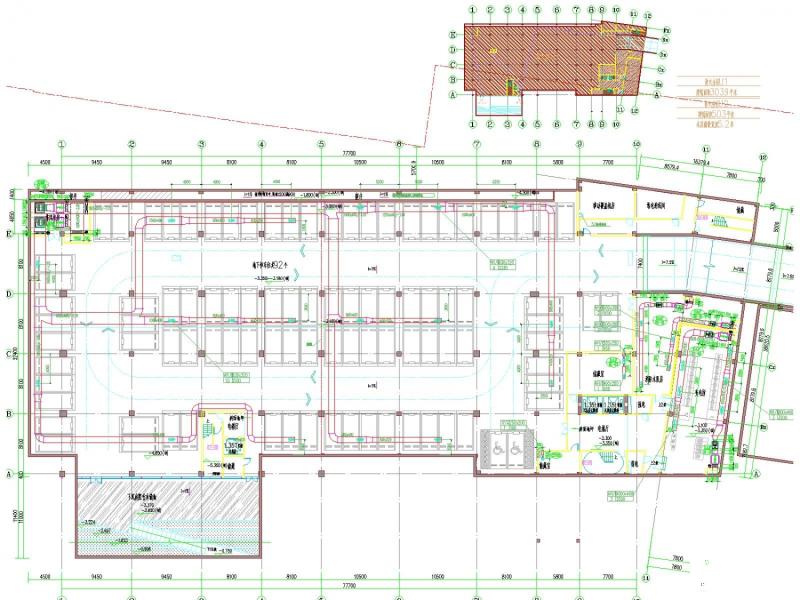

地下一层平面空调通风系统布置图

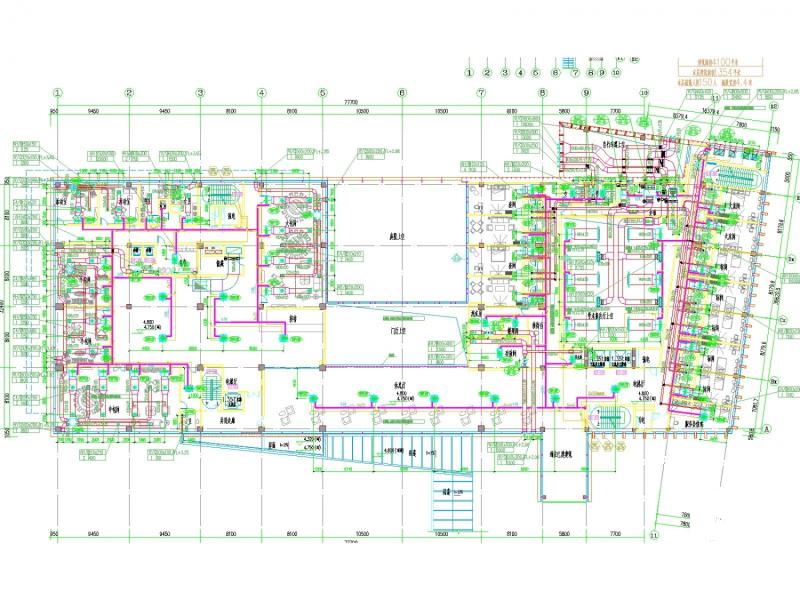

一层平面空调通风系统布置图

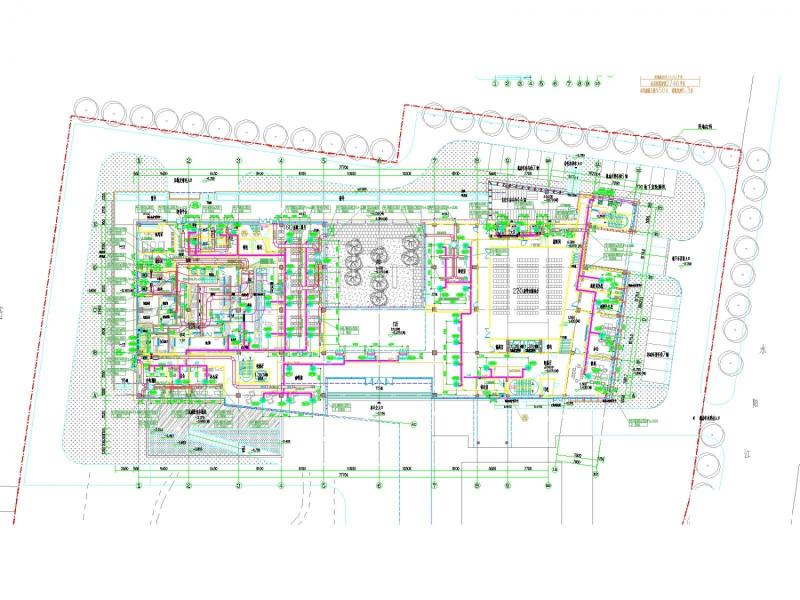

二层平面空调通风系统布置图

二层平面空调通风系统布置图
