地上18层框筒结构五星级酒店结构设计施工CAD图纸

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架核心筒
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:60张
  • 设计年代:近代

附件详情

该附件为湖南某五星级酒店,地上18成,地下一层,檐口标高80.19米,地上五星级酒店建筑设计结构形式为框筒结构,基础为筏板基础,独立基础和防水板,6度设防。
该资料包含: 结构设计说明 、抗浮锚杆设计说明、基础 平面布置图 、基础 节点详图 、筏板基础配筋图、柱平面配筋图、核心筒剪力墙、暗柱配筋表、梁平面配筋图、板平面配筋图、 楼梯详图 、模板图等共61张图纸。

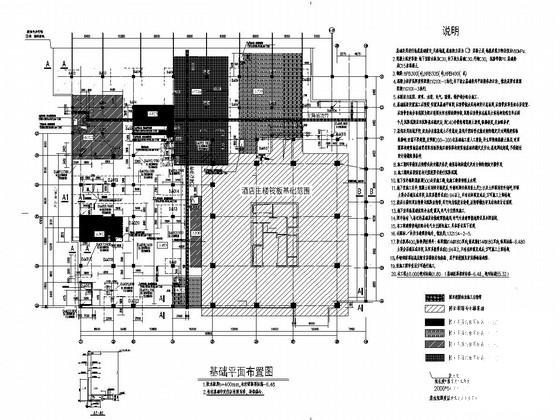

基础平面布置图

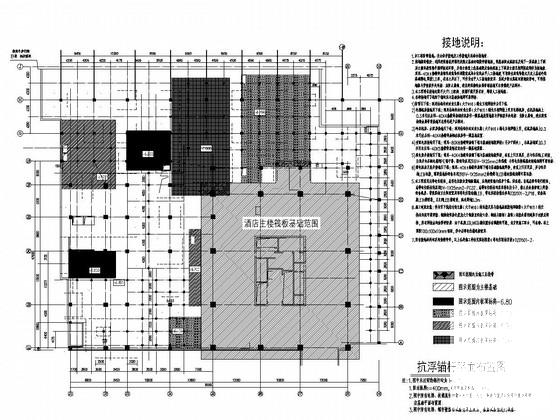

抗浮锚杆平面布置图

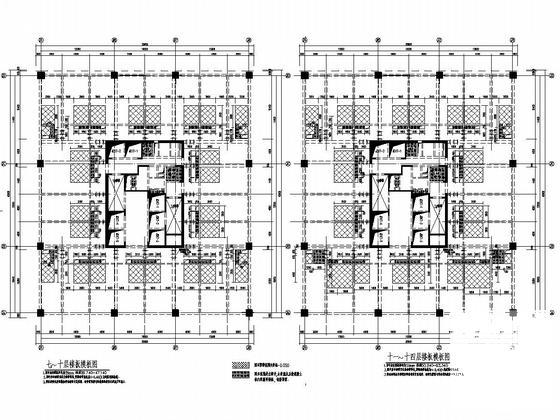

楼板模板图

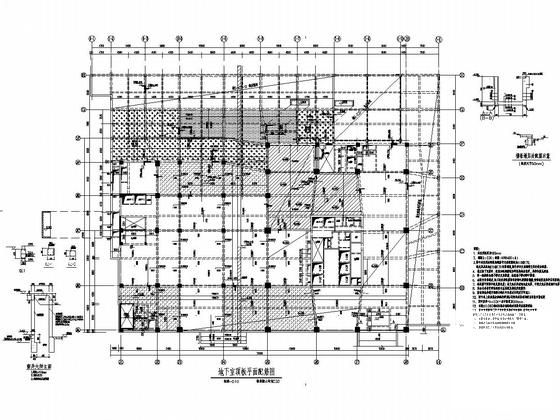

地下室顶板平面配筋图

三层楼面梁平面配筋图

三层柱平面配筋图

设备层以上核心筒剪力墙、暗柱配筋图

4#楼梯详图(一)

酒店筏板基础配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 五星级酒店图纸 - 1
    五星级酒店图纸 - 1
  • 五星级酒店图纸 - 2
    五星级酒店图纸 - 2
  • 五星级酒店图纸 - 3
    五星级酒店图纸 - 3
  • 五星级酒店图纸 - 4
    五星级酒店图纸 - 4
  • 五星级酒店图纸 - 5
    五星级酒店图纸 - 5
  • 五星级酒店图纸 - 6
    五星级酒店图纸 - 6
  • 五星级酒店图纸 - 7
    五星级酒店图纸 - 7
  • 五星级酒店图纸 - 8
    五星级酒店图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
