27层剪力墙结构棚户区改造及廉租房结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目是棚户区改造及廉租房项目,地上27层,剪力墙结构,高度:78.300m,抗震设防烈度为7度,采用基础形式为天然基础,基础设计等级为乙级。

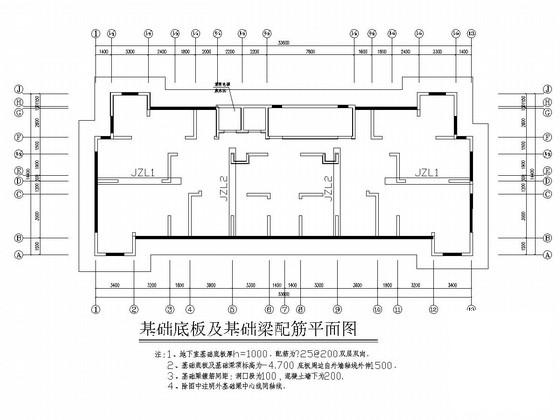

该资料包含:结构设计总说明,基础底板及基础梁配筋平面图,基础详图,各层顶板钢筋图,X、Y向梁配筋,顶柱网 平面布置图 节点详图 ,楼梯图等共计33张图。
分享投稿时间:近几年5月。

四层顶~六层顶柱网平面布置图

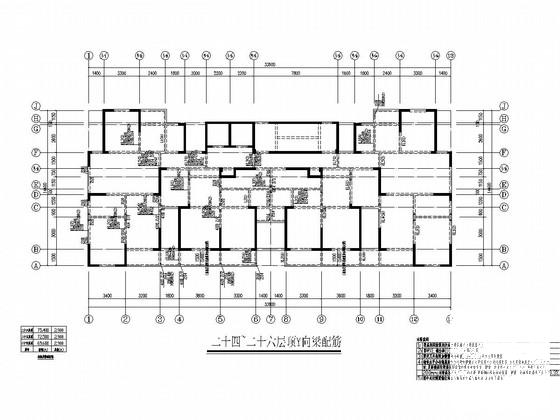

二十四~二十六层顶Y向梁配筋

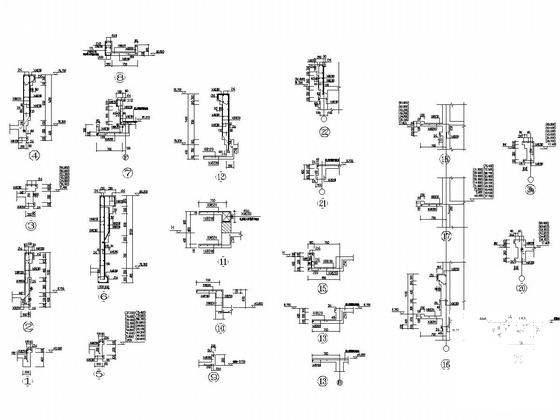

大样图

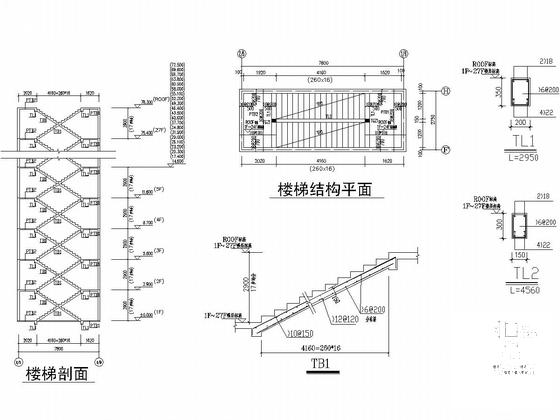

楼梯结构图

二十四层顶~二十六层顶板钢筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 结构结构改造 - 1
    结构结构改造 - 1
  • 结构结构改造 - 2
    结构结构改造 - 2
  • 结构结构改造 - 3
    结构结构改造 - 3
  • 结构结构改造 - 4
    结构结构改造 - 4
  • 结构结构改造 - 5
    结构结构改造 - 5
  • 结构结构改造 - 6
    结构结构改造 - 6
以上是部分截图,请下载附件后查看完整高清内容
