5400平14层花园安置小区廉租房结构施工CAD大样图

  • 图纸内未包含地下室部分图纸。

  • 建筑类别:住宅

  • 建筑高度类型:高层建筑

  • 建筑地上层数:14层

  • 建筑地下层数:1层

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑设计结构形式:钢筋混凝土结构

  • 钢筋混凝土结构:剪力墙

  • 基础形式 :筏形基础

  • 结构安全等级:二级

  • 地基基础设计等级:甲级

  • 抗震设防烈度:7度抗震

  • 风压:0.45kN/平方米

  • 雪压:0.55kN/平方米

  • 地下室功能:车库

  • 参考图纸:50张

  • 设计年代:近代

附件详情

该项目是安置房小区廉租房项目,地上14层,剪力墙结构,地下一层,建筑占地面积463.45平方米,地上总建筑面积为5474.04平方米,基础选用筏板基础,基础设计等级为甲级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明(一~三),基础平面布置图,墙、柱平面布置图,结构平面布置图,梁平法施工图,节点大样,楼梯图,非机动车坡道等共计30张图。
建筑专业该资料包含:建筑设计总说明,绿色建筑设计说明专篇,平面图,立面图,剖面图,核心筒大样图,标准层户型大样图,节点大样图等共计24张图。
分享投稿时间:近几年8月。

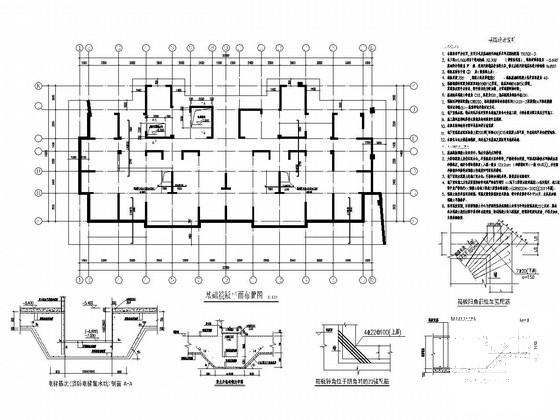

基础筏板平面布置图

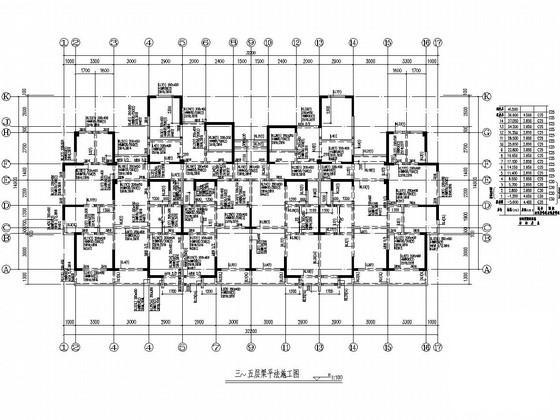

三~五层梁平法施工图

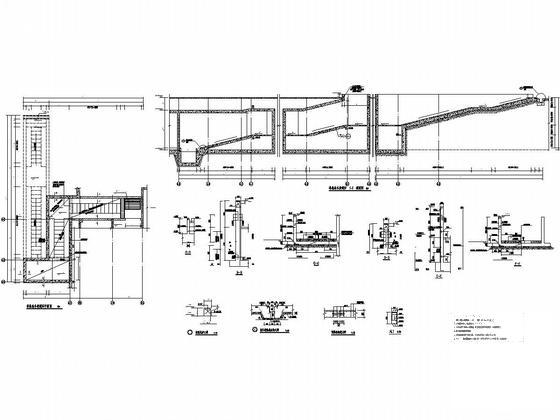

非机动车坡道详图

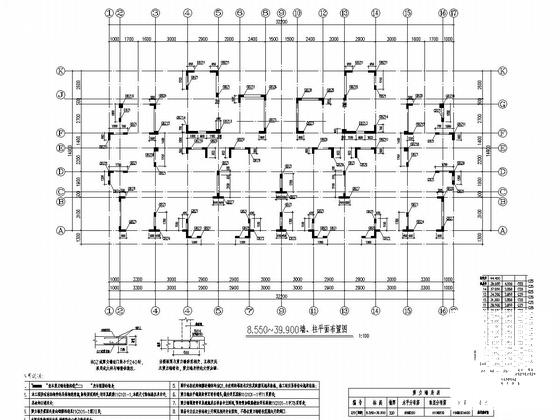

8.550~39.900墙、柱平面布置图

节点大样图

十一至十四层平面图

十一~十四层结构平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 平层大样图 - 1
    平层大样图 - 1
  • 平层大样图 - 2
    平层大样图 - 2
  • 平层大样图 - 3
    平层大样图 - 3
  • 平层大样图 - 4
    平层大样图 - 4
  • 平层大样图 - 5
    平层大样图 - 5
  • 平层大样图 - 6
    平层大样图 - 6
  • 平层大样图 - 7
    平层大样图 - 7
  • 平层大样图 - 8
    平层大样图 - 8
以上是部分截图,请下载附件后查看完整高清内容
