1523平方米3层异形柱框架结构北美风情联排别墅结构施工CAD大样图

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:49张
  • 设计年代:近代

附件详情

该项目是北美枫情别墅项目,建筑面积为1523.39平方米,建筑基底面积为604.27平方米,地上3层,采用异形柱框架结构,基础类型:柱下独立基础,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,柱下独立基础施工图,柱、墙平法施工图,梁平法施工图,板平法施工图,楼梯施工图,共计19张图。

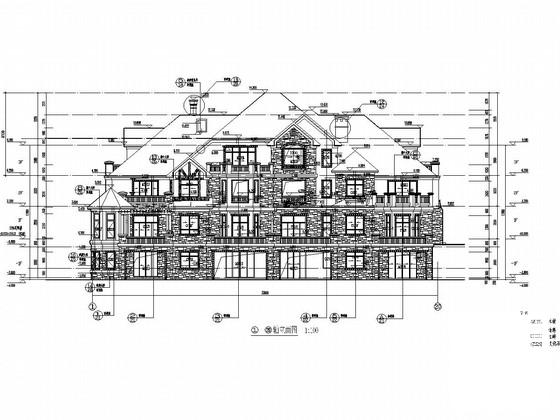

建筑专业该资料包含:建筑设计施工说明,立面图,平面图,剖面图,各种大样图等共计30张图。

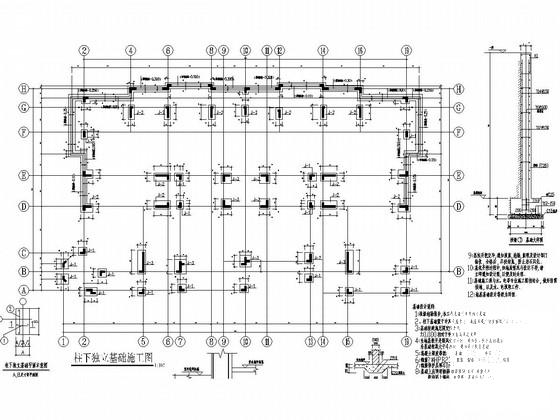

柱下独立基础施工图

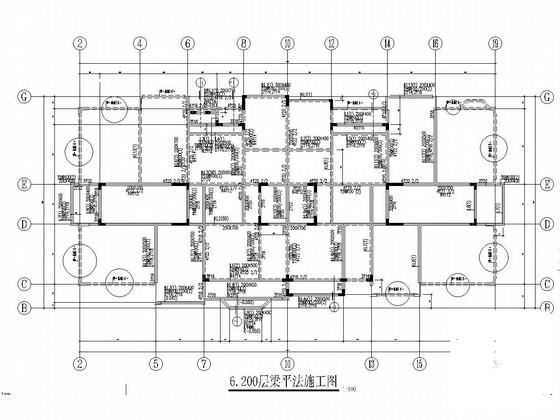

6.200层梁平法施工图

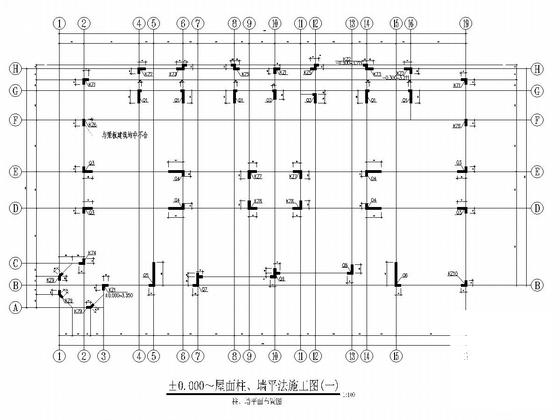

±0.000~屋面柱、墙平法施工图

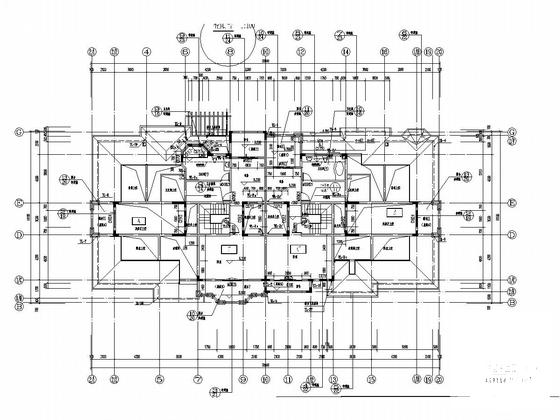

三层平面图

厨房卫生间放大图

墙身大样图

3.200层板平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 异形柱框架结构别墅 - 1
    异形柱框架结构别墅 - 1
  • 异形柱框架结构别墅 - 2
    异形柱框架结构别墅 - 2
  • 异形柱框架结构别墅 - 3
    异形柱框架结构别墅 - 3
  • 异形柱框架结构别墅 - 4
    异形柱框架结构别墅 - 4
  • 异形柱框架结构别墅 - 5
    异形柱框架结构别墅 - 5
  • 异形柱框架结构别墅 - 6
    异形柱框架结构别墅 - 6
  • 异形柱框架结构别墅 - 7
    异形柱框架结构别墅 - 7
以上是部分截图,请下载附件后查看完整高清内容
