附建掘开式框架结构地下停车库结构施工CAD大样图

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.39kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:18张

附件详情

本项目为安徽某附建掘开式地下人防工程,平时功能为小汽车停车库,单层人防车库,基础为柱下平板加下柱墩基础,7度设防。
该资料包含: 结构设计说明 、墙柱平面布置图、基础 平面布置图 、梁配筋图、板配筋图、门框墙大样、坡道大样图等共18张图纸。

人防地下室基础平面布置图

人防地下室顶板梁配筋图

人防地下室顶板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

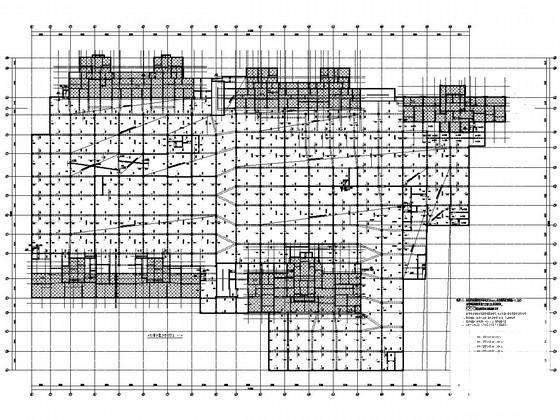

  • 框架结构车库 - 1
    框架结构车库 - 1

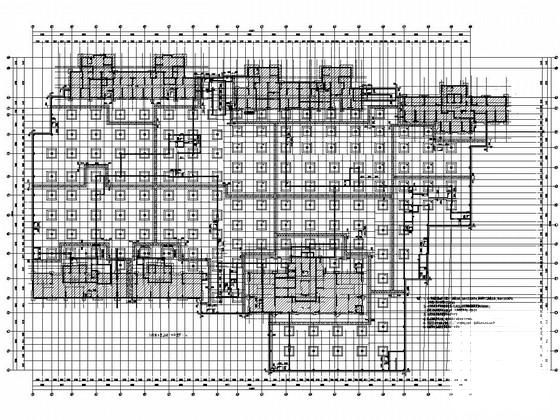

  • 框架结构车库 - 2
    框架结构车库 - 2

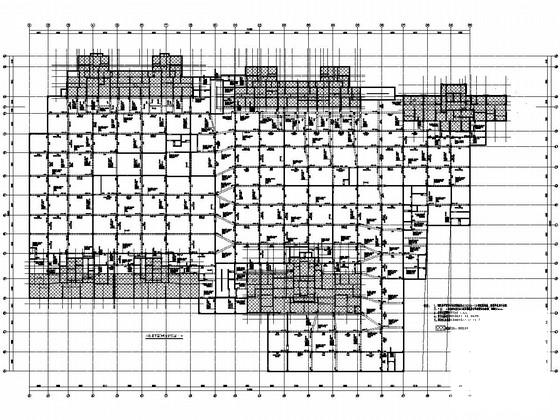

  • 框架结构车库 - 3
    框架结构车库 - 3

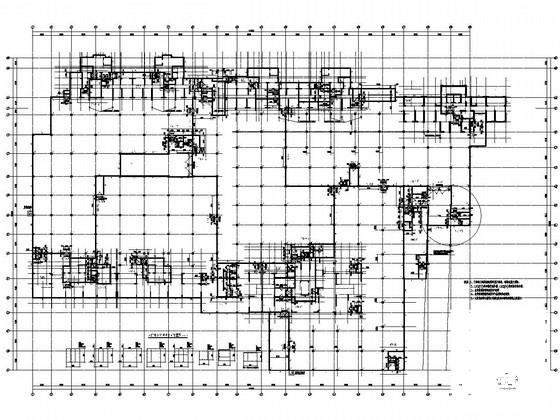

  • 框架结构车库 - 4
    框架结构车库 - 4
以上是部分截图,请下载附件后查看完整高清内容
