81801平米21层商场综合楼空调CAD图纸
- 设计阶段：竣工图
- 出图时间：近代
- 设计内容：中央空调, 散热器采暖, 地暖, 通风排烟
- CAD版本：CAD2000
- 参考图纸：43张
- 建筑设计面积：81801.2平方米
- 地上层数：21层
- 地下层数：1层
- 采暖方式：地板辐射采暖系统
附件详情
该项目为一集商场，办公，住宅楼为一体的综合性建筑，位于....市....区....路地下一北段东侧，层地上二十一层。地下一层为车库，地上一至三层为批发商场，西侧沿街四.五层为办公层，东侧四层及四层以上为住宅楼地上部分为住宅。该项目总建筑面积为81801.2平方米，建筑高度为67.700m。6#楼建筑高度为51.50m。
设计范围包括集中冷冻站,
换热站设计
;地下汽车库及设备机房的通风设计;卫生间,开水间等的通风设计;防烟楼梯间及其前室,消防电梯合用前室,地下层的防排烟设计.商场部分的集中空调设计;6#楼散热器采暖设计及7#楼低温热水辐射采暖设计,
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

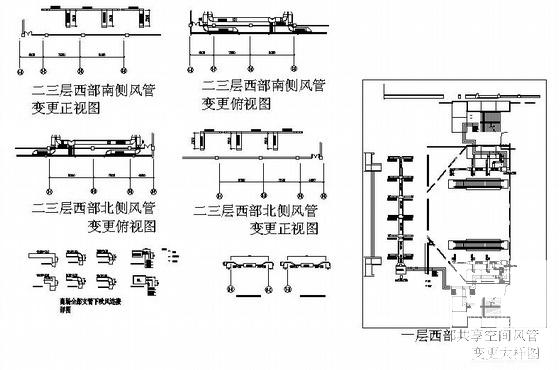

商场综合楼空调 - 1 -

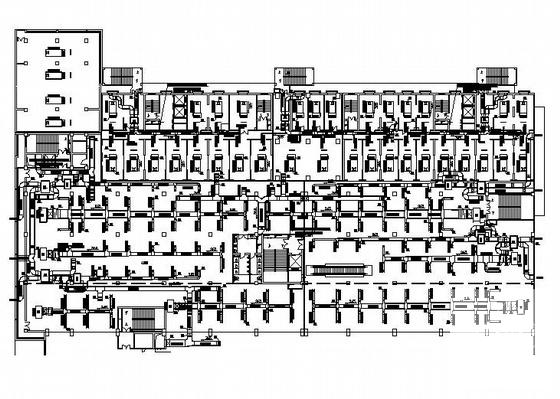

商场综合楼空调 - 2 -

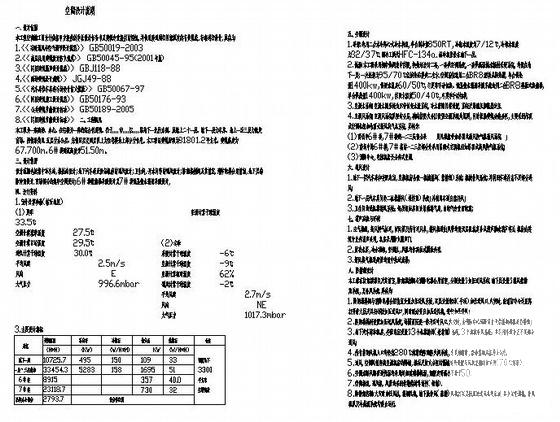

商场综合楼空调 - 3 -

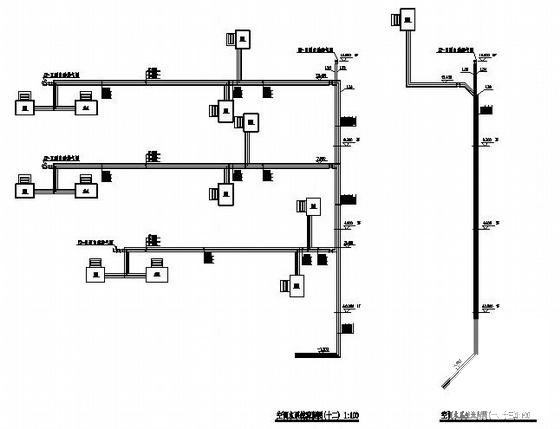

商场综合楼空调 - 4
以上是部分截图，请下载附件后查看完整高清内容
