地上3层框架结构商业楼结构施工CAD图纸
- 建筑类别：商业
- 地基基础设计等级：乙级
- 建筑高度类型：多层建筑
- 建筑地上层数：2、3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础,桩基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 参考图纸：7张
附件详情
本子项为山东某普通的商业街，地上二/三层，结构型式为框架结构，基础形式为桩基和柱下独立基础，6度设防。
该资料包含：
结构设计说明
、柱

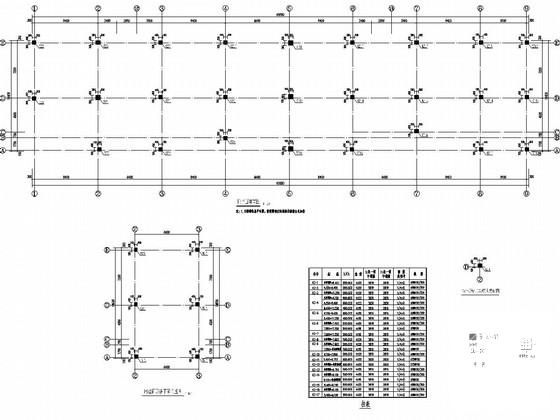

平面布置图
、板配筋平面图、梁配筋平面图、结构平面图、详图等共7张图纸。

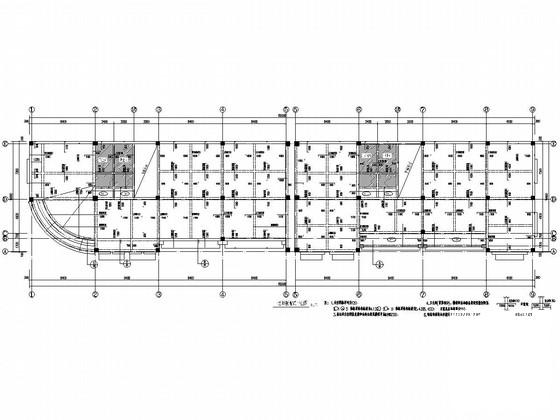

一层顶板配筋平面图

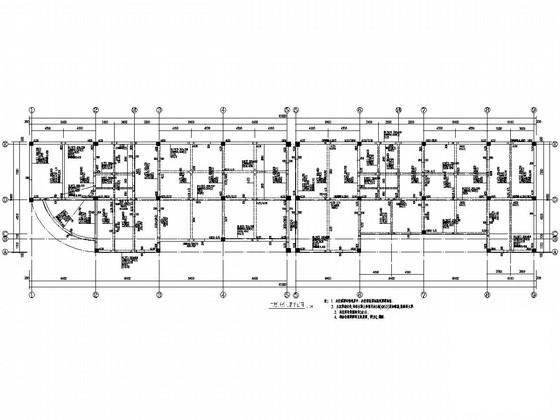

二层顶梁配筋平面图

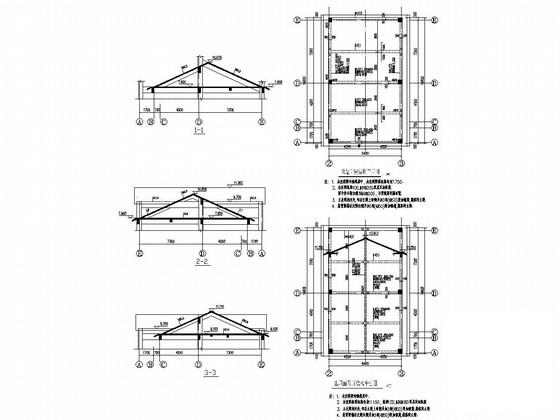

出屋面层结构平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构商业楼 - 1 -
框架结构商业楼 - 2 -
框架结构商业楼 - 3 -
框架结构商业楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.66 MB
- 收藏次数：0
-
文件名称：
附件-995887998085558959879.zip
框架结构商业楼下载
