地上2层框架结构商业楼结构施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.55kN/平方米
  • 雪压:0.30kN/平方米
  • 设计年代:近代

附件详情

该附件为浙江某商业楼,地上二层,地下二层,高为8.6米,建筑设计结构形式为框架结构,平屋面,基础为桩基础,非抗震设防。
该资料包含: 结构设计说明 、梁配筋图、结构图、 楼梯详图 等共10张图纸。

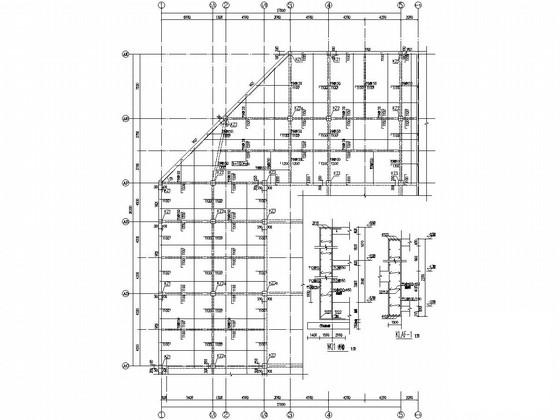

板配筋图

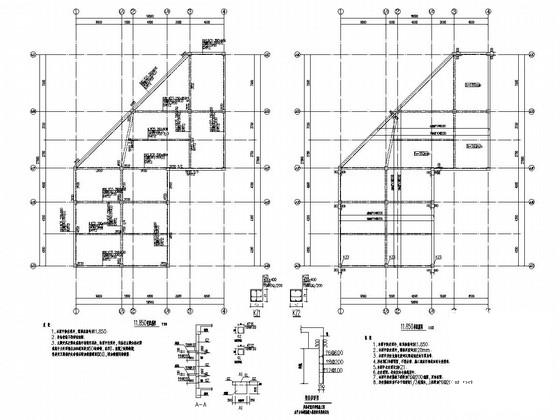

11.85板配筋图

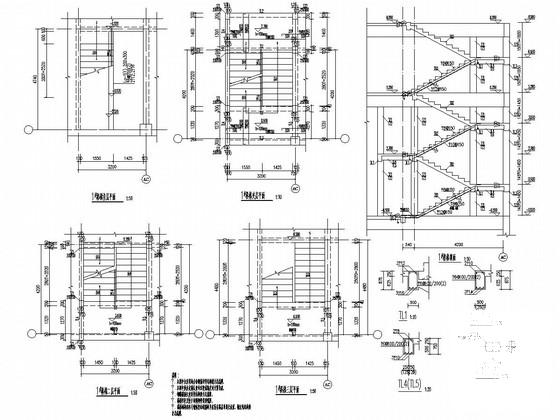

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

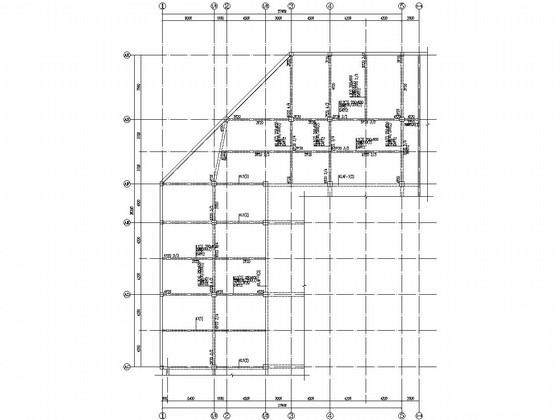

  • 框架结构商业楼 - 1
    框架结构商业楼 - 1
  • 框架结构商业楼 - 2
    框架结构商业楼 - 2
  • 框架结构商业楼 - 3
    框架结构商业楼 - 3
  • 框架结构商业楼 - 4
    框架结构商业楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
